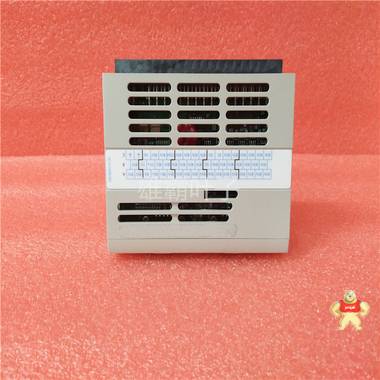

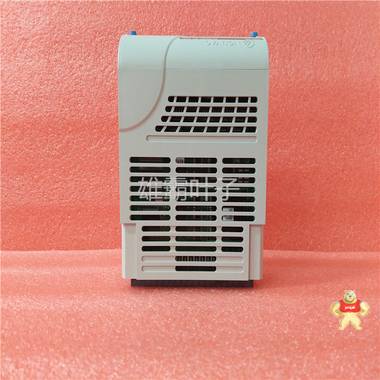

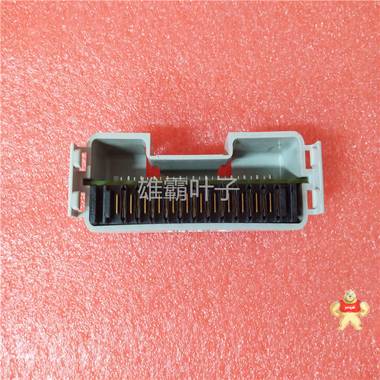

Emerson 5X00031H08继电器面板 控制器 处理器

易卖工控网（www.ymgk.com）提供”Emerson 5X00031H08继电器面板 控制器 处理器”，产品详情：品牌/厂家：Emerson、型号：5X00031H08、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

注；本店所有产品均为特殊产品，市场价格一直波动 ，具体以客服报价为准，因产品为全新产品，图片并非实拍，下单前请跟客服确认型号和产品，价格等详细信息，易卖内二手，全新均有销售，具体请联系客服沟通。

大量供应原装进口DCS系统的配件，PLC系统的配件。
主营：本特利，英维思，伍德沃德，福克斯波罗、西屋、瑞恩、施耐德莫迪康、ABB、AB、西门子、摩托罗拉、GE发那科、安川、博世力士乐，ACSO，YOKOGAWA横河，力士乐等各大品牌的DCS系统配件，机器人系统配件，大型伺服系统备件。

主营：世界知名品牌的PLC 、DCS 系统备件 模块,优势供应，充足库存

①Allen-Bradley(美国AB)系列产品》

②Schneider(施耐德电气)系列产品》

③General electric(通用电气)系列产品》

④Westinghouse（美国西屋）系列产品》

⑤SIEMENS(西门子系列产品)》

⑥销售ABB Robots. FANUC Robots、YASKAWA Robots、KUKA Robots、Mitsubishi Robots、OTC Robots、Panasonic Robots、MOTOMAN Robots。

⑦estinghouse（西屋）： OVATION系统、WDPF系统、MAX1000系统备件。

⑧Invensys Foxboro（福克斯波罗）：I/A Series系统，FBM（现场输入/输出模块）顺序控制、梯形逻辑控制、事故追忆处理、数模转换、输入/输出信号处理、数据通信及处理等。Invensys Triconex: 冗余容错控制系统、基于三重模件冗余（TMR）结构的zui现代化的容错控制器。

⑨Siemens(西门子)：Siemens MOORE， Siemens Simatic C1，Siemens数控系统等。

⑩Bosch Rexroth（博世力士乐）：Indramat，I/O模块,PLC控制器,驱动模块等。

◆Motorola（摩托罗拉）：MVME 162、MVME 167、MVME1772、MVME177等系列。

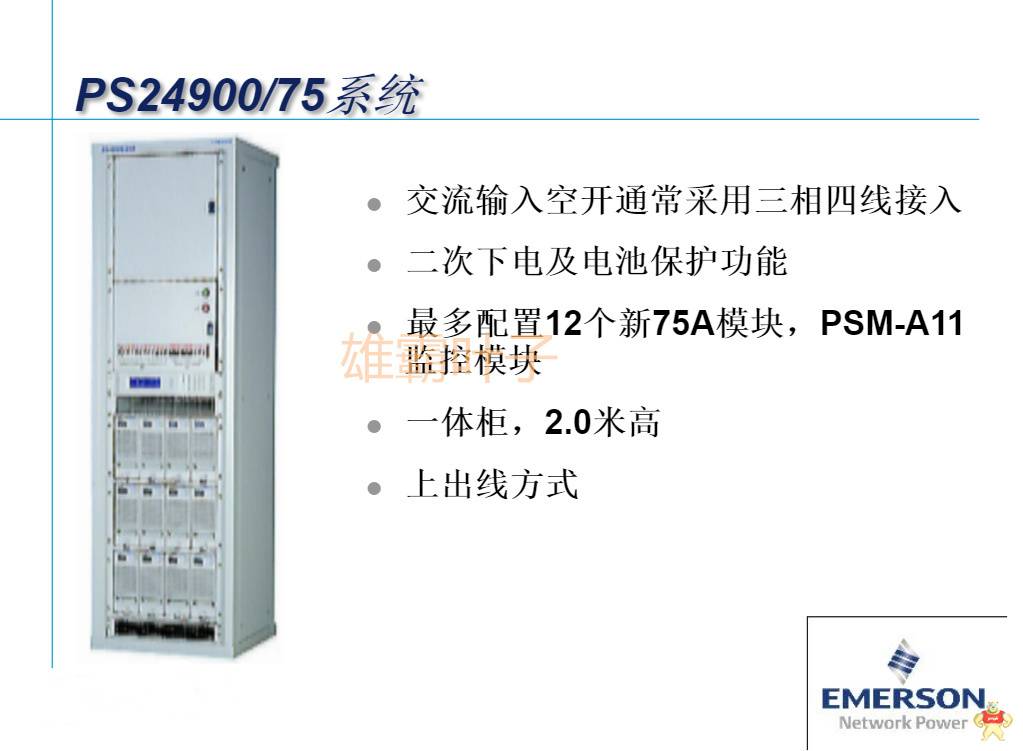

电源系统特点

◆ 宽输入电压范围

● 整流模块输入电压为120~290V (新的设备达到90 ~290V )

◆ 高功率因素，高效率

● 功率因素达99%，效率达88%

◆ 采用无损热插拔技术，维护简便(小改进解决大问题)

◆ 网络化设计，实现无人职守和远程监控(多种后台监控)

◆ 电池管理功能先进(智能全方位管理)

● 温度补偿

● 负载下电(LLVD)和电池低电压保护(BLVD)

● 充电电流限制、定时均衡充电

● 电池容量计算、在线电池测试

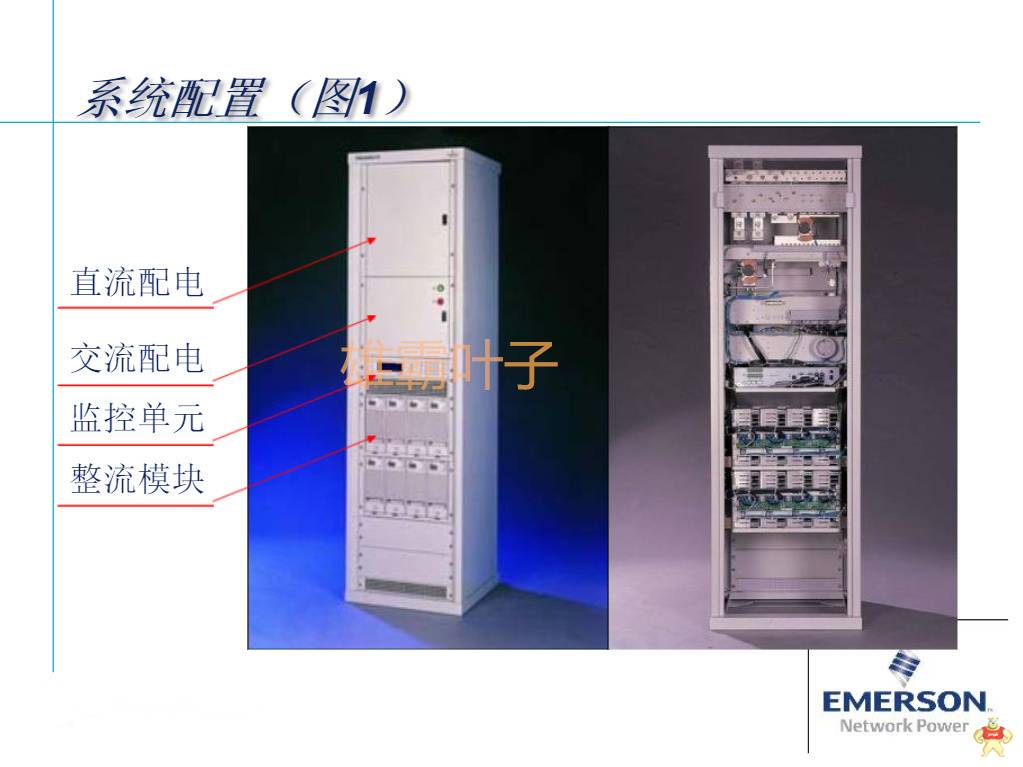

系统原理

◆ 交流电经交流配电分路进入整流部分;各整流模块整流得到的+24V直流电通过汇接进入直流配电，分多路提供给通信设备使用。

◆ 正常情况下，系统运行在并联浮充状态，即整流模块、负载、蓄电池并联工作，整流模块除了给通信设备供电外，还为蓄电池提供浮充电流。

◆ 当市电断电时， 整流模块停止工作，由蓄电池给设备供电维持设备的正常工作。

◆ 市电恢复后，整流模块重新给设备供电，并对蓄电池进行充电，补充消耗的电量。

◆ 监控模块采用集中监控的方式对交流配电、直流配电进行管理，同时通过RS485接口接收整流模块的运行信息并进行相应的控制。

◆ 监控模块还可通过RS485、RS232 方式连接本地计算机，并可通过Modem或其它传输资源(如公务信道等)联结监控中心，实现电源系统的集中监控组网。

整流模块特点

➢软开关

➢限功率控制

➢短路回缩保护

➢热插拔

➢保护和故障告警

➢低压差自主均流

➢无级限流

➢监控及三遥功能

➢防尘和风扇调速

软开关

—整流模块的功率电路分为有源PFC校正和全桥DC/DC变换两部分，全桥DC/DC变换采用全桥移相的软开关技术。实现了宽输入电压范围(1 20V~290V)和高效率(88%)，功率密度达到了国际先进水平。

低差自主均流

—整流模块采用模块间的低压差自主均流技术，当监控模块或个别整流模块发生故障时，其余模块能够保持均流。

无级限流技术

—整流模块采用了无级限流技术，在监控模块的控制下，限流点可以从0~105%额定电流之间连续可调。

功能

—整流模块有内置CPU，监测和控制模块的运行状态并负责与监控模块通讯。整流模块通过RS485接受监控模块发送来的开/关机、限流点、电压设定等参数设定命令，并将模块的电压、电流、温度、限流点、开/关机和告警量等实时地反送给监控模块，完成监控模块对整流模块的控制。

整流模块技术参数

环境参数

◆ 工作温度: _5~45°C

◆ 储存温度: -40~ 85°C

◆ 相对湿度: <95%RH

◆ 海拔高度: <3000m

输入参数

◆ 输入(相)电压: 120~290VAC ( 120~1 70VAC时限功率)

◆ 输入电流:≤12A (额定输入电压，满负载)

◆ 输入电网频率: 45~65Hz

◆ 开机瞬间冲击电流峰值:≤1.5倍额定输入电流

◆ 不工作承受静态电压: 320VAC，1小时

◆ 输出直流电压: 21~29V ( 连续可调)

◆ —输出直流电流: 0~ 75A (可输出78.5A )

短路保护:

电流回缩式保护功能，回缩电流<30%额定电流，故障消除后自动恢复工作。

过欠压保护:

◆ 输出过压保护:29.0~ 30.0VDC

◆ 输入过压保护点:297+7VAC，回差: 10+5VAC

◆ 输入欠压保护点:115土5VAC， 回差: l0士5VAC

负载调整率:≤士0.8%

电网调整率:≤士0.1% (170V~ 290V)

输出限流特性:无级限流，在0~ 105%额定电流值之间连续可调。

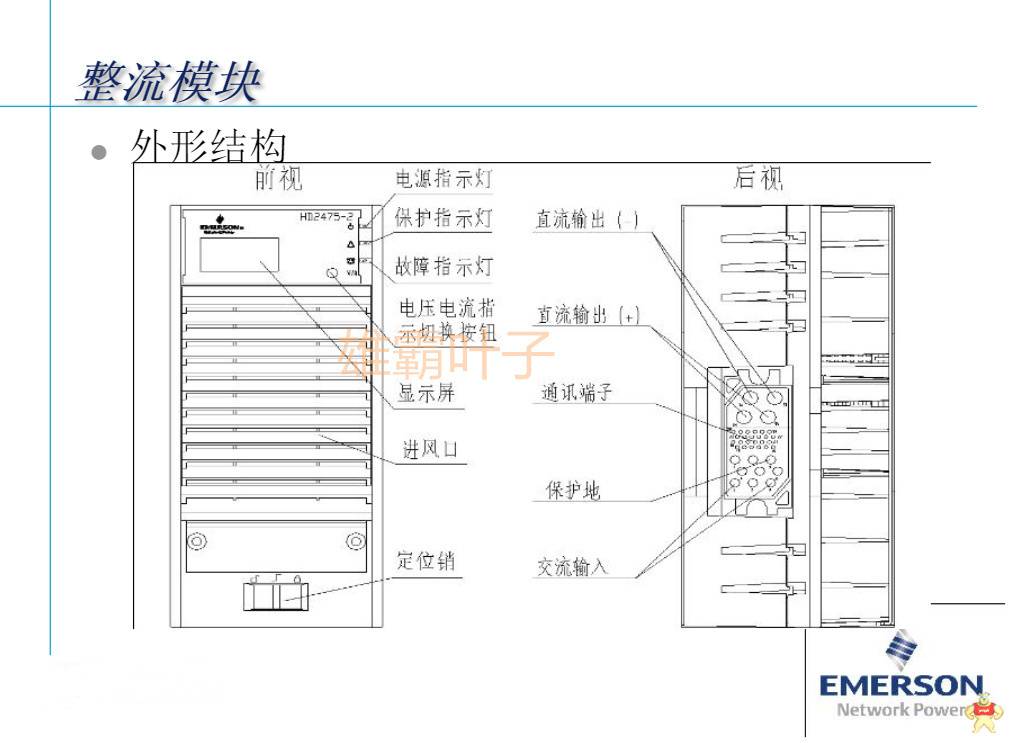

整流模块使用说明

整流模块电源控制

◆ 整流模块上不设交流电源开关，模块的交流电源开启由机柜上的交流空开控制，模块通过一体化插座输出可以实现无损热插拔

整流模块直流输出

◆ 整流模块的直流输出直接连接到机柜的母排，上，模块内部具有输出熔断器保护，在电池极性反接时，将导致整流模块全部损坏，因此杜绝电池极性反接。

整流模块输出电压

◆ 整流模块的输出电压默认为26.8V，这是在模块开机后，如果整流模块没有和监控通信上，也是上述输出电压值。模块的输出电压由监控模块设置均充、浮充和模块输出电压调整来控制。

整流模块地址设置

◆ 整流模块的地址由模块转接板上的地址开关设置，整流模块上无地址设置开关;

整流模块保护

◆ 当模块出现下述问题时，整流模块将发生保护动作，模块面板上的黄色指示灯点亮，模块的保护在其条件消失时，保护自动解除:

● 交流输入过压、欠压

● 模块过温

整流模块故障

◆ 当整流模块出现下述问题时，整流模块将告警为故障，面板上的红色告警指示灯点亮。如果需要解除此故障，一般情况下必须将模瑛的交流空异关断5秒以上后重新开启。

● 模块直流输出过压

● 模块风扇故障

整流模块限流

◆ 整流模块的限流由监控模块发送的指令控制，在模块开机没有和监控模块通信.上或者和监控模块通信中断的时候，模块的限流点为硬件整定的限流点105%。

整流模块输出短路

◆ 整流模块具有输出短路保护功能，输出短路时输出电流回缩，回缩到输出电流的30%左右。同时输出电压将降低到接近0V。关于整流模块的均充和浮充

◆ HD4875-2整 流模块没有均充和浮充的概念，对于电源系统的均充和浮充来说，为输出电压的变化。因此，对整流模块的均充和浮充控制实际_上是对整流模块设置不同的输出电压而已。

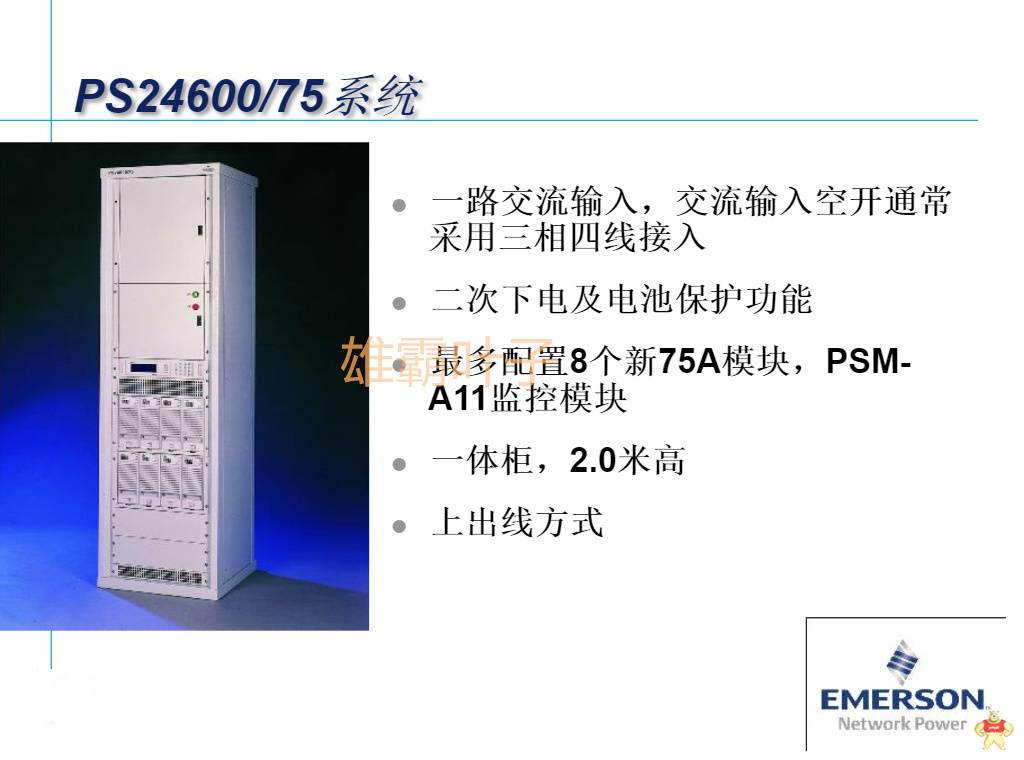

交流输入参数

◆ 供电方式:三相五线或者单相三线制

◆ 相电压:120V~290VAC

◆ 电源频率: 45~ 65Hz

◆ 输入电流:63A

◆ 输入路数:一路交流输入

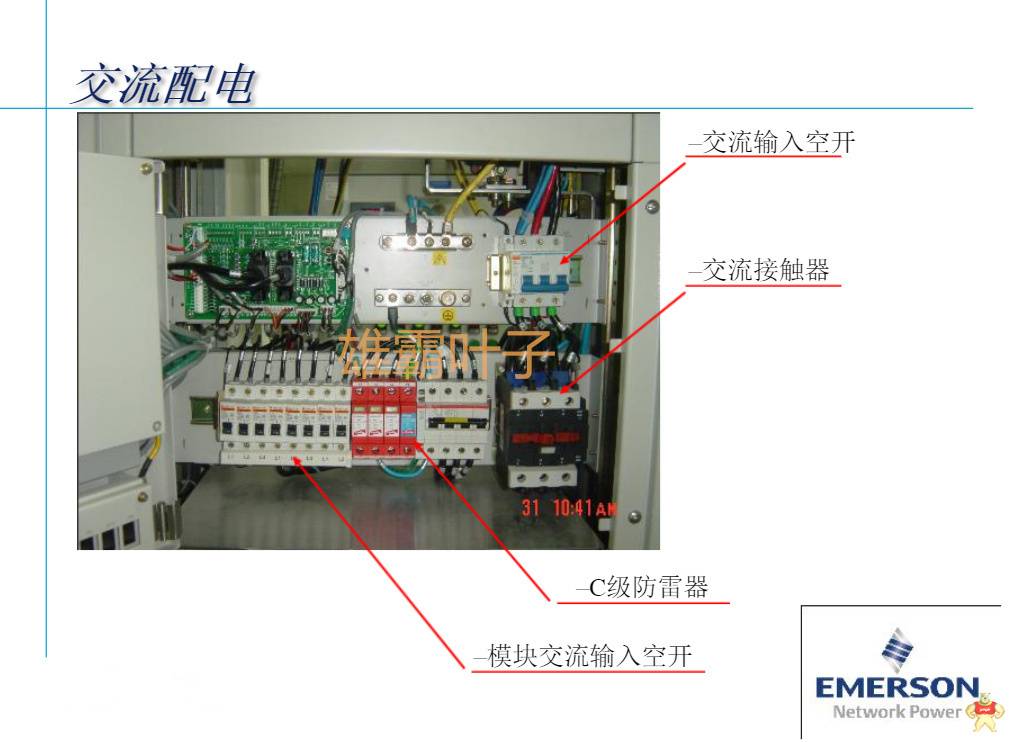

交流配电的特点

◆ 交流采样 采用A44C5S1板，但是只利用了其中的一一路三相交流输入和频率采样输入信号运行指示灯为交流电源指示灯，只有在交流输入输入空开合.上同时交流接触器吸合以后才能够点亮，运行指示灯为AC220V

◆ 交流接触器采用高压吸合、低压维持的工作方式，吸合电压为DC220V,维持电压为DC8V左右。

◆ 交流输入 空开采用- -路交流手动切换输入，带交流过压保护功能。

◆ 交流输入为三相五线， 也可以为单相三线制，如果交流接入需要改为单相，则需要将交流输入空开的三相短接，然后在监控模块中设置交流输入类型为单相输入。

交流配电监控的信号

◆ 模拟量信号

路三相交流电压信号，1.5VAC可调

● 路单相交流频率信号，1.5VAC .

◆ 开关量信号

● 交流接触器的辅助触点信号

● C级防雷器告警信号，压敏电阻和防雷空开辅助触点串连
