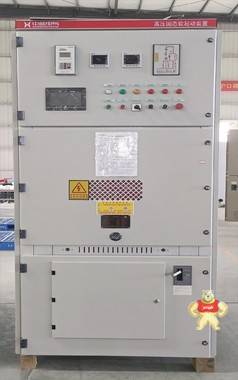

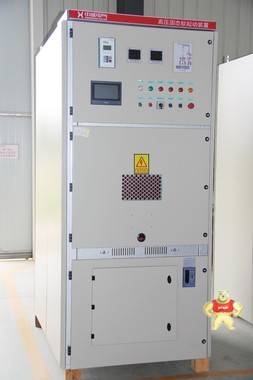

功能多样的ZSSGQH3型高压固态软启动柜 湖北中盛

易卖工控网（www.ymgk.com）提供”功能多样的ZSSGQH3型高压固态软启动柜 湖北中盛”，产品详情：品牌/厂家：湖北中盛、型号：ZSSGQH、成色：全新、货期：现货 1天内发货、保修：365天，更多产品详情就上易卖工控网。

产品概述：

ZSSGQH3型高压固态软起动装置是一种用于高压电机启动的先进设备，它采用了现代电力电子技术和微处理器控制技术，能够有效控制电机的启动过程，避免电机在直接启动时产生过大电流冲击和转矩冲击。


工作原理

1、电压斜坡控制原理

ZSSGQH3型高压固态软起动装置在启动电机时，首先会按照预设的斜坡时间和初始电压值，逐步增加施加在电机定子绕组上的电压。例如，从一个较低的初始电压（如30%额定电压）开始，在一定时间范围内（如几秒到几十秒），线性地或按照设定的曲线将电压升高到额定电压。这种方式就像缓慢地打开水龙头，使水流（电流）平稳地增加，避免了瞬间大量的水流（过大电流）冲击。

通过这种电压斜坡控制， 可以有效地限制电机启动电流，一般能够将启动电流限制在额定电流的 2 - 4 倍之间，而直接启动时电机的启动电流可能会达到额定电流的 5 - 7 倍。



2、电流限制控制原理

ZSSGQH3型高压固态软起动装置还可以采用电流限制控制方式。在启动过程中，实时监测电机的起动电流，当电流超过设定的限制值（如 3 倍额定电流）时，通过调节晶闸管的触发角，减小施加在电机上的电压，从而限制电流的进一步增加。

这种方式类似于在电路中设置了一个智能的 “电流警察”，一旦电流有 “越界” 的趋势，就及时调整电压，确保电机的启动电流始终在安全范围内。

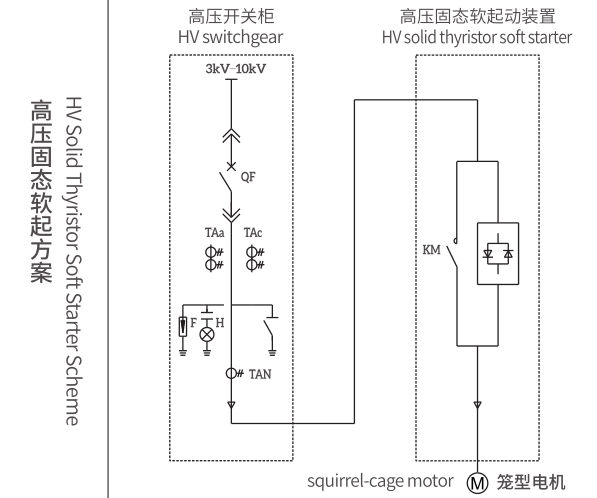

产品方案:









主要构成部分：

晶闸管组件：

晶闸管是ZSSGQH3型高压固态软起动装置的核心部件之一。晶闸管是一种大功率半导体器件，能够实现对高电压、大电流的控制。在装置中，多个晶闸管通常采用串联和并联的方式组合在一起，以满足高压、 大电流的应用需求。

例如，对于10KV的高压电机起动，可能需要串联多个晶闸管来承受高压，同时并联一些晶闸管来满足大电流的要求。这些晶闸管的触发信号由控制单元控制，以实现电机电压和电流的调节。


控制单元

控制单元是装置的“大脑”，通常由微处理器、信息采集模块、通信模块等组成。控制单元负责采集电机的运行参数，如电压、电流、温度等，然后根据预设的启动策略（如电压斜坡启动、电流限制启动等）生成晶闸管的触发信号。

此外，控制单元还具备通信功能，可以与上机位或其他监控设备进行通信，实现远程监控和参数设置。例如，操作人员可以在控制室通过工业以太网或其他通信接口，远程修改装置的起动参数，如斜坡时间、电流限制值等。


旁路接触器

在电机启动过程完成后，为了减少装置的损耗，通常会通过旁路接触器将电机直接连接到电源上。旁路接触器的容量需要根据电机的额定电流来选择，以确保能够安全可靠地承载电机的运行电流。

当电机的转速达到额定转速的一定比例（如 90% - 95%）时，控制单元会发出信号，闭合旁路接触器，此时软起动装置就完成了启动任务，电机由旁路接触器直接供电运行。




性能特点：

软启动性能优越：能够有效降低电机启动时的电流冲击，减少对电网的影响。在一些对电网稳定性要求较高的场合，如大型工厂、矿山等，使用该装置可以避免电机启动时引起电网电压波动，确保其他设备的正常运行。

ZSSGQH3型高压固态软起动装置对电动机本身也起到了很好的保护作用，减少了电机绕组的机械应力和电磁应力，延长了电机的使用寿命。例如，对于一些大型的高压水泵电机，采用 ZSSGQH3 型软起动装置后，电机的维修周期可以明显延长。

启动参数可调：

具有丰富的参数设置功能，如启动电压、启动时间、电流限制值等参数都可以根据电机的具体情况和实际应用需求进行灵活调整。ZSSGQH3型高压固态软起动装置可以适应不同类型、不同功率的高压电机启动，无论是几百千瓦的小型高压电机，还是几千千瓦的大型高压电机，都能通过调整参数实现启动效果。

保护功能齐全：

ZSSGQH3型高压固态软起动装置内置了多种保护功能，包括过流保护、过压保护、欠压保护、过热保护等。在电机启动或运行过程中，如果出现异常情况，如电流过大、电压过高或过低、装置内部温度过高等，装置会自动采取保护措施，如切断输出、发出报警信号等。例如，当电机发生堵转故障，导致启动电流急剧上升时，装置会迅速检测到过流情况，立即停止输出，避免电机和装置受到进一步损坏。

智能化程度高：

ZSSGQH3型高压固态软起动装置可以实现远程监控和自动化控制，通过通信接口与上位机或自动化控制系统连接后，操作人员可以在远程监控终端上实时查看电机的启动过程和运行状态，包括电压、电流、功率等参数的变化情况。ZSSGQH3型高压固态软起动装置还可以与其他设备进行联动控制，如与PLC配合，实现整个工艺流程的自动化启动和停止，提高生产效率和自动化水平。



应用领域：

矿山行业：在矿山的开采设备中，如大型破碎机、球磨机、输送带电机等，这些设备功率大，直接启动会对电网和设备本身造成很大冲击。ZSSGQH3 型高压固态软起动装置可以使这些电机平稳启动，保证矿山设备的正常运行，提高生产效率。

冶金行业：冶金工厂中有众多的高压电机驱动的设备，如轧钢机、鼓风机、水泵等。使用该软起动装置可以优化电机启动过程，减少设备故障，并且能够更好地与冶金生产的自动化控制系统相结合。

化工行业：化工生产过程中有大量的高压电机用于驱动搅拌器、压缩机、循环水泵等设备。该装置可以在启动这些设备时，避免因电流冲击导致的电网波动，确保化工生产过程的安全稳定，同时也保护了电机和其他敏感的化工设备。

供水供电行业：
在供水系统中，高压水泵电机的启动非常关键。ZSSGQH3型高压固态软起动装置能够使水泵电机平稳启动，减少水锤效应，保护供水管网。在供电系统中，对于一些用于无功补偿等的高压电机，该装置也可以实现平稳启动，确保电网的无功补偿设备正常投入运行。
