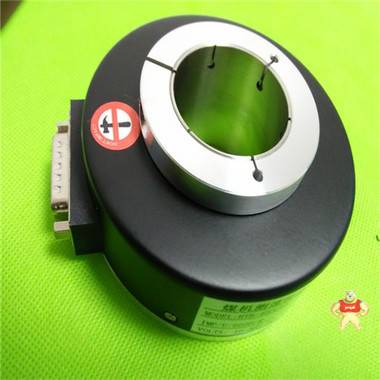

不锈钢材料编码器 HTB-40L38C10-30E600B-S8-C7-1 旋转编码器

易卖工控网（www.ymgk.com）提供”不锈钢材料编码器 HTB-40L38C10-30E600B-S8-C7-1 旋转编码器”，产品详情：品牌/厂家：鑫嵩、型号：HTB-40L38C10-30E600B-S8-C7-1、成色：全新、货期：期货 3天内发货、保修：365天，更多产品详情就上易卖工控网。

不锈钢材料编码器 HTB-40L38C10-30E600B-S8-C7-1 旋转编码器

工作原理

大多数都输出脉冲信号（近似正弦波或矩形波）。针对脉冲信号测转速的方法有：频率积分法（也就是F/V转换法，其直接结果是电压或电流），和频率运算法（其直接结果是数字）。

在自动化技术中，旋转运动速度测量较多，而且直线运动速度也经常通过旋转速度间接测量。直流测速发电机可以将旋转速度转变成电信号。测速机要求输出电压与转速间保持线性关系，并要求输出电压陡度大，时间及温度稳定性好。

测速机一般可分为直流式和交流式两种。旋转式速度传感器与运动物体直接接触。当运动物体与旋转式速度传感器接触时，摩擦力带动传感器的滚轮转动。装在滚轮上的转动脉冲传感器，发送出一连串的脉冲。每个脉冲代表着一定的距离值，从而就能测出线速度。电磁感应式，在转动的轴上安装齿轮，外侧是电磁线圈，转动是由于轮齿间隙通过，得到方波变化的电压，再推算出转速。

旋转式速度传感器与运动物体无直接接触，叶轮的叶片边缘贴有反射膜，流体流动时带动叶轮旋转，叶轮每转动一周光纤传输反光一次，产生一个电脉冲信号。可由检测到的脉冲数，计算出速度。

不锈钢材料编码器 HTB-40L38C10-30E600B-S8-C7-1 旋转编码器

基本简介
1、按信号的输出类型分为：电压输出、集电极开路输出、推拉互补输出和长线驱动输出。
2、以编码器机械安装形式分类
（1）有轴型：有轴型又可分为夹紧法兰型、同步法兰型和伺服安装型等。
（2）轴套型：轴套型又可分为半空型、全空型和大口径型等。
3、以编码器工作原理可分为：光电式、磁电式和触点电刷式。
4、按码盘的刻孔方式不同分类编码器可分为增量式和绝对式两类。
增量式BEN编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。
解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。
比如，打印机扫描仪的定位就是用的增量式编码器原理，每次开机，我们都能听到噼哩啪啦的一阵响，它在找参考零点，然后才工作。
这样的方法对有些工控项目比较麻烦，甚至不允许开机找零（开机后就要知道准确位置），于是就有了绝对编码器的出现。

不锈钢材料编码器 HTB-40L38C10-30E600B-S8-C7-1 旋转编码器

绝对型旋转光电编码器，因其每一个位置绝对唯一、抗干扰、无需掉电记忆，已经越来越广泛地应用于各种工业系统中的角度、长度测量和定位控制。
绝对编码器光码盘上有许多道刻线，每道刻线依次以2线、4线、8线、16线。。。。。。编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。
旋转编码器/增量或绝对值编码器/拉线编码器
旋转编码器/增量或绝对值编码器/拉线编码器 (16张)
绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。
由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工控定位中。绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接电缆芯数多，由此带来诸多不便和降低可靠性，因此，绝对编码器在多位数输出型，一般均选用串行输出或总线型输出，德国生产的绝对型编码器串行输出最常用的是SSI（同步串行输出）。
