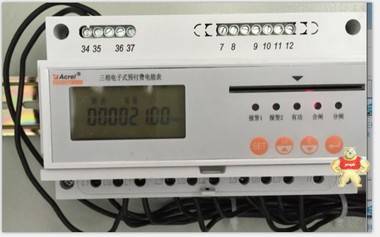

安科瑞DTSY1352-C导轨式外控预付费电能表

易卖工控网（www.ymgk.com）提供”安科瑞DTSY1352-C导轨式外控预付费电能表”，产品详情：品牌/厂家：安科瑞、型号：DTSY1352-C、成色：全新、货期：期货 1天内发货、保修：730天，更多产品详情就上易卖工控网。

1、概述

    电子式预付费电能计量装置采用导轨式安装结构，主要用于计量额定频率50Hz的单相、三相交流有功电能，具有预付费、负载控制及RS485通信等功能，性能指标符合GB/T18460.3-2001标准。是改革传统用电体制，提高用电管理水平的理想电能表。

2、产品规格

型号 特性		DDSY1352	DDSY1352-NK	DTSY1352	DTSY1352-NK
应用 场合	单相回路	√	√
	三相回路			√	√
电 流 规 格	10(60)A	√	√		√
	1.5(6)A			√
	5(20)A			√
	10(40)A			√
	20(80)A			√
接线 方式	直接接入	√	√	√	√
	经CT接入			√

3、产品功能

型号 功能		DDSY1352	DDSY1352-NK	DTSY1352	DTSY1352-NK
电量测量	电流/电压	■	■	■	■
	有功/无功/视在功率	■
	功率因数/频率	■
电能计量	有功电能	■	■	■	■
	复费率电能		□		□
费率 时段	峰、平、谷		□
	尖、峰、平、谷				□
	时段		□8时段		□8时段
	时间、日期		□		□
通讯 (选其一)	Modbus-RTU	□	□	□	□
	DL/T645	□	□	□	□
负载控制	预付费控制	□	■	□	■
	超负荷控制		■		■



注：“■”为标配功能；”□”为选配功能。

4、技术参数

型号 技术参数		DDSY1352	DDSY1352-NK	DTSY1352	DTSY1352-NK
辅助电源		无
电压输入	额定电压	AC220V		AC 3×220/380V、AC3×380V	AC 3×220/380V
	参比频率	50HZ
	功耗	≤5VA		≤2VA	≤5VA
电流输入	输入电流	10(60)A		1.5(6)A、5(20)A、10(40)A、20(80)A	10(60)A
	起动电流	0.004Ib
	功耗	≤1VA	≤4VA	≤1VA	≤4VA
精度等级	测量精度	有功电能1.0级		有功电能0.5S级	有功电能1.0级
	时钟精度	误差≤0.5s/d
脉冲输出	输出类型	光电耦合，集电极开路、无源输出，外接电源DC+5V~24V
	脉冲宽度	80ms±20ms
	脉冲常数(imp/kWh) (与输入电流对应)	1600		6400、1600、800、400	1600
通信	接口	RS485(A+、B-)
	介质	屏蔽双绞线
	协议	MODBUS-RTU
外形尺寸	长×宽×高(mm)	72×85×70.5	76×89×74	144×85×74
安装方式		35mm导轨
接线能力	柔性电缆 （mm²）	25
温度范围	工作温度	﹣20℃~﹢60℃
	存储温度	﹣30℃~﹢70℃
湿度		≤95%（无凝露）
海拔		＜2000m

5、接线端子
● DDSY1352单相预付费电能计量表

●DDSY1352-NK单相内控型预付费电能计量表


注：7、8为时钟与有功脉冲复用端子，默认为有功脉冲输出。

●DTSY1352三相预付费电能计量表



●DTSY1352-NK三相内控型预付费电能计量装置
