厂家生产 JXL-625A/2%输入电抗器 串联电抗器 变频器进线端用电抗器

易卖工控网（www.ymgk.com）提供”厂家生产 JXL-625A/2%输入电抗器 串联电抗器 变频器进线端用电抗器”，产品详情：品牌/厂家：晨昌、型号：JXL-625A、成色：全新、货期：期货 1天内发货、保修：360天，更多产品详情就上易卖工控网。

厂家生产 JXL-625A/2%输入电抗器 串联电抗器 变频器进线端用电抗器

输入指的就是电抗器所接所设备的位置，一般是指在断路器下端 变频器输入端串连接线。 电抗器俗称“电感器”，外部就是一些线圈，有的有磁芯，它的作用原理就是电感器的最主要特性“通直流阻交流”。就是直流电通过时它表现很小的阻抗，而交流电通过时表现较大的阻抗，且根据交流电的频率的不同，其阻抗也不同。

输入指的就是电抗器所接所设备的位置，一般是指在断路器下端 变频器输入端串连接线。 电抗器俗称“电感器”，外部就是一些线圈，有的有磁芯，它的作用原理就是电感器的最主要特性“通直流阻交流”。就是直流电通过时它表现很小的阻抗，而交流电通过时表现较大的阻抗，且根据交流电的频率的不同，其阻抗也不同。

厂家生产 JXL-625A/2%输入电抗器 串联电抗器 变频器进线端用电抗器​​​​​​​

JXL-625A/2%输入电抗器型号意义

ACL..............................输入电抗器型号

625...............................额定电流625A

2...................................压降2%

厂家生产 JXL-625A/2%输入电抗器 串联电抗器 变频器进线端用电抗器​​​​​​​
输入电抗器使用场合

变频器专用进线电抗器主要应用于工业/工厂自动化控制系统中，安装在变频调速器与电网电源之间，用于抑制变频调速器等产生的浪涌电压和电流，***限度的衰减系统中的高次谐波及畸变谐波。

厂家生产 JXL-625A/2%输入电抗器 串联电抗器 变频器进线端用电抗器​​​​​​​

输入电抗器作用：

■减少对电网的低次谐波污染，提高功率因数
■限制变流器换相时电网侧的压降
■限制晶闸管导通时电流上升率di/dt和电压上升率du/dt

■对并联变流器解耦，改善电源电压的波形
■减少浪涌电流和电压对变流器的冲击，提高变频系统可靠性和使用寿命

厂家生产 JXL-625A/2%输入电抗器 串联电抗器 变频器进线端用电抗器​​​​​​​

输入电抗器|进线电抗器产品概述：

输入交流电抗器限制以谐波形式出现的电路反馈。它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

1、输入电抗器分类有两种：

电抗器基准压降 UD= 2%，用于无馈电单元的变频器的操作。

电抗器基准压降 UD= 4%，用于带馈电单元的变频器和自动变压器的操作，也用于 uK 小于 1% 的系统的操作。

2、输入电抗器性能特点：

铁芯采用推荐硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好

线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

厂家生产 JXL-625A/2%输入电抗器 串联电抗器 变频器进线端用电抗器​​​​​​​

输入电抗器|进线电抗器 需要加装电抗器的场合

◆ 电源对其它设备有明显的干扰（干扰、过压）

◆ 电源相间电压不平衡＞额定电压的2.0%

◆ 阻抗极低的线路（动力变压器为变频器额定值的10倍多）

◆ 在一条线路上为减小线电流而安装的大量变频器

◆ 使用cosφ（功率因数）校正电容或功率因数校正单元

厂家生产 JXL-625A/2%输入电抗器 串联电抗器 变频器进线端用电抗器​​​​​​​

输入电抗器|进线电抗器技术参数

1、额定工作电压： 380V/50Hz或660V/50Hz

2、额定工作电流：5A至1600A@40℃

3、抗电强度： 铁芯－绕组 3500VAC/50Hz/10mA/10s无飞弧击穿

4、绝缘电阻： 1000VDC绝缘阻值≥100MV

5、电抗器噪音： 小于65dB

6、防护等级： IP00

7、绝缘等级： F级以上

8、产品执行标准： IEC289:1987电抗器

GB10229-88电抗器(eqv IEC289:1987)

JB9644-1999半导体电气传动用电抗器

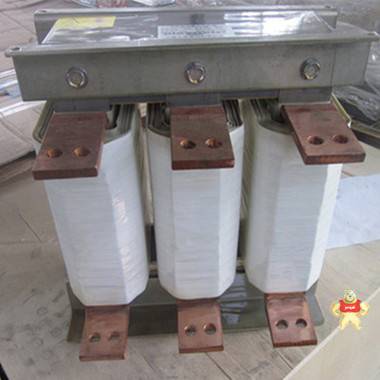

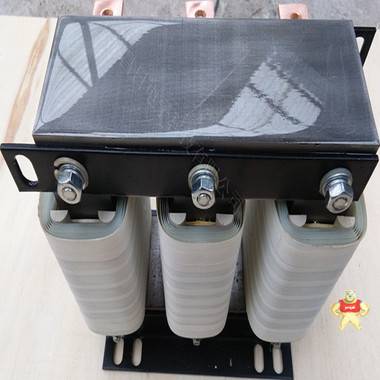

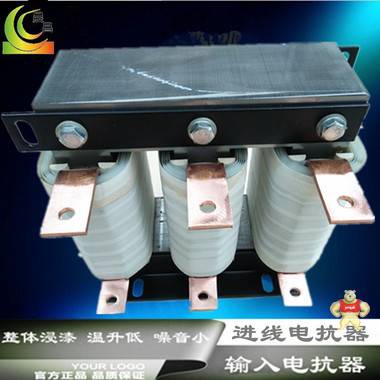

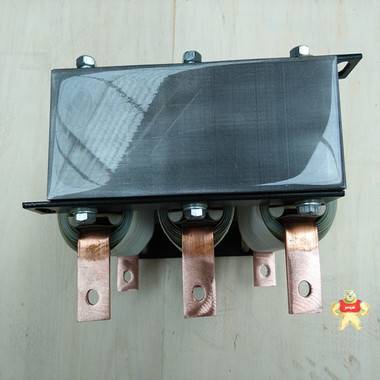

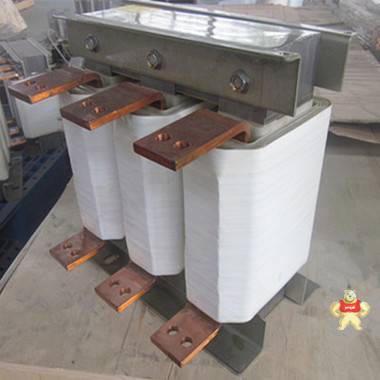

输入电抗器实物图
