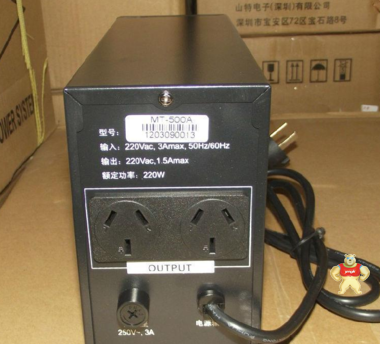

山特UPS电源MT500不间断电源厂销

易卖工控网（www.ymgk.com）提供”山特UPS电源MT500不间断电源厂销”，产品详情：品牌/厂家：山特、型号：MT500、成色：全新、货期：期货 1天内发货、保修：1095天，更多产品详情就上易卖工控网。

在UPS中使用的功率器件有双极型功率晶体管、功率MOSFET、可控硅和IGBT，IGBT既有功率MOSFET易于驱动，控制简单、开关频率高的优点，又有功率晶体管的导通电压低，通态电流大的优点、使用IGBT成为UPS功率设计的首选，只有对IGBT的特性充分了解和对电路进行可靠性设计，才能发挥IGBT的优点。本文介绍UPS中的IGBT的应用情况和使用中的注意事项。

2.IGBT在UPS中的应用情况

绝缘栅双极型晶体管(IGBT)是一种MOSFET与双极晶体管复合的器件。它既有功率MOSFET易于驱动，控制简单、开关频率高的优点，又有功率晶体管的导通电压低，通态电流大，损耗小的显著优点。据东芝公司资料，1200V/100A的IGBT的导通电阻是同一耐压规格的功率MOSFET的1/10，而开关时间是同规格GTR的1/10。由于这些优点，IGBT广泛应用于不间断电源系统(UPS)的设计中。这种使用IGBT的在线式UPS具有效率高，抗冲击能力强、可靠性高的显著优点。

UPS主要有后备式、在线互动式和在线式三种结构。在线式UPS以其可靠性高，输出电压稳定，无中断时间等显著优点，广泛用于通信系统、税务、金融、证券、电力、铁路、民航、政府机关的机房中。本文以在线式为介绍对象，介绍UPS中的IGBT的应用。

在线式UPS电源具有独立的旁路开关、AC/DC整流器、充电器、DC/AC逆变器等系统，工作原理是：市电正常时AC/DC整流器将交流电整流成直流电，同时对蓄电池进行充电，再经DC/AC逆变器将直流电逆变为标准正弦波交流电，市电异常时，电池对逆变器供电，在UPS发生故障时将输出转为旁路供电。在线式UPS输出的电压和频率最为稳定，能为用户提供真正高质量的正弦波电源。

①旁路开关(ACBYPASSSWITCH)

旁路开关常使用继电器和可控硅。继电器在中小功率的UPS中广泛应用。优点是控制简单，成本低，缺点是继电器有转换时间，还有就是机电器件的寿命问题。可控硅常见于中大功率UPS中。优点是控制电流大，没有切换时间。但缺点就是控制复杂，且由于可控硅的触发工作特性，在触发导通后要在反向偏置后才能关断，这样就会产生一个***10ms的环流电流。如果采用IGBT，则可以避免这个问题，使用IGBT有控制简单的优点，但成本较高。其工作原理为：当输入为正半周时，电流流经Q1、D2，负半周时电流流经D1、Q2。

②整流器AC/DC

UPS整流电路分为普通桥堆整流、SCR相控整流和PFC高频功率因数校正的整流器。传统的整流器由于基频为50HZ，滤波器的体积重量较重，随着UPS技术的发展和各国对电源输入功率因数要求，采用PFC功率因数校正的UPS日益普及，PFC电路工作的基频至少20KHZ，使用的滤波器电感和滤波电容的体积重量大大减少，不必加谐波滤波器就可使输入功率因数达到0.99，PFC电路中常用IGBT作为功率器件，应用IGBT的PFC整流器是有效率高、功率容量大、绿色环保的优点。

③充电器

UPS的充电器常用的有反激式、BOOST升压式和半桥式。大电流充电器中可采用单管IGBT，用于功率控制，可以取得很高的效率和较大的充电电流。

④DC/AC逆变器

3KVA以上功率的在线式UPS几乎全部采用IGBT作为逆变部分的功率器件，常用全桥式电路和半桥电路。

3.IGBT损坏的原因

UPS在使用过程中，经常受到容性或感性负载的冲击、过负荷甚至负载短路等，以及UPS的误操作，可能导致IGBT损坏。IGBT在使用时的损坏原因主要有以下几种情况：

①过电流损坏;

IGBT有一定抗过电流能力，但必须注意防止过电流损坏。IGBT复合器件内有一个寄生晶闸管，所以有擎住效应。图5为一个IGBT的等效电路，在规定的漏极电流范围内，NPN的正偏压不足以使NPN晶体管导通，当漏极电流大到一定程度时，这个正偏压足以使NPN晶体管开通，进而使NPN和PNP晶体管处于饱和状态，于是寄生晶闸管开通，门极失去了控制作用，便发生了擎住效应。IGBT发生擎住效应后，漏极电流过大造成了过高的功耗，最后导致器件的损坏。
