可连续起动自耦减压起动控制柜JJ1B图片、报价、大全

产品价格：: ¥ 1780.00

立即咨询：: 在线咨询

品牌：: 工力电气

型号：: JJ1B-55KW

成色：: 全新 | 保修730天

此商品已下架()

诚信认证：

在线客服

大家都在看

¥ 5516.00

¥ 价格面议

产品分类

易卖工控网（www.ymgk.com）提供”可连续起动自耦减压起动控制柜JJ1B图片、报价、大全”，产品详情：品牌/厂家：工力电气、型号：JJ1B-55KW、成色：全新、货期：期货 1天内发货、保修：730天，更多产品详情就上易卖工控网。

JJ1B自耦减压起动控制柜（本产品均装有塑壳断路器，电动机综合保护器，电流时间转换装置，功能有：过流、断相、三相不平衡、短路、通过起动电流值强迫切换运转等保护功能）

JJ1B自耦减压起动控制柜适用于交流380V（660V）功率至300（500）千瓦的三相鼠笼型感应电动机作为降压起动之用，系利用自耦变压器降压的方法以改善当电动机起动时对电网的影响。

JJ1B自耦减压起动控制柜起动性能

本产品起动电动机时，电源进线的起动电流不超过电动机额定电流的3～4倍，其***起动时间为2分钟（包括一次或连续数次起动时间的总和），若连续起动时间98总和已达2分钟，则起动的冷却时间应不少于4小时才能再次起动，因此本产品仅作长时间歇起动之用，不适宜在频繁操作条件下使用。

JJ1B自耦减压起动控制柜产品结构

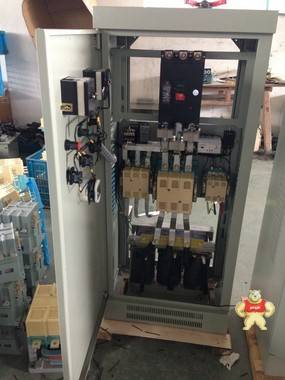

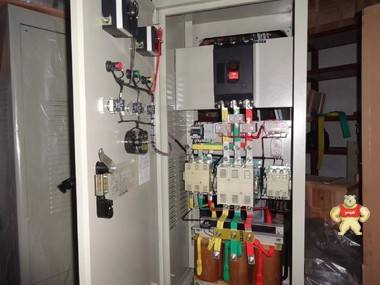

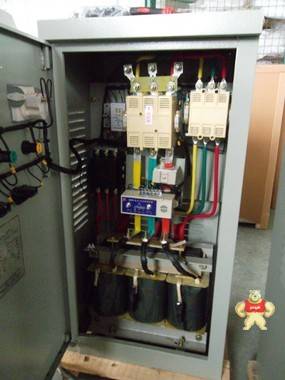

本产品为箱式防护结构，有自耦变压器、交流接触器、智能数显电机保护器(时间继电器、时间继电器)等元件组成，对于75千瓦及以下的产品，系采用自动控制方式，80千瓦及以上的产品，具有手动自动两种控制方式，由转换开关进行切换，智能数显电机保护器在0～240秒内可以自动调节控制起动时间，自耦变压器备有额定电压60％（65％）及80％二组抽头，出厂时接在60％（65％）抽头上，如果用户需要用较大的起动转矩，可接在80％抽头上，并有过载、断相及失压保护。

JJ1B自耦减压起动控制柜技术规格

起动箱电动机保护器和热继电器电流整定值：

（1）75KW及以下者，保护器的整定电流等于或稍大于电动机的额定电流，但不得大于电机整定电流的1.05倍

（2）115KW以上者，整定电流等于电动机额定电流乘以控制箱内电流互感器的变比。

JJ1B自耦减压起动控制柜安装和使用、本型补偿器安装在户内，保证在下列条件下正常工作：

（1）海拔高度不超过2000米；

（2）周围介质温度不高于+40℃，不低于-10℃；

（3）空气相对湿度不大于85％；

（4）震幅不大于0.5毫米，频率不大于每分钟600次的震动；

（5）于垂直面的倾斜度不超过5度；

（6）在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。

JJ1B自耦减压起动控制柜在安装完毕使用前，必需按接线原理图复核接线是否正确，按电动机实际起动时间的要求调整时间继电器的动作时间，按电动机的额定工作电流，调整电动机保护器或热继电器的动作电流，然后进行动作试验。

（1）自动操作：

合上电源开关（80千瓦以上为柜内刀开关），绿色指示灯亮，将转换开关旋至“自动”位置上（80千瓦以上），按起动按钮，电动机开始起动，绿色的指示灯熄灭，黄灯即亮，同时时间继电器开始工作，经一定时间后（即时间继电器的整定时间）时间继电器触点闭合，交流接触器接通，即自动切换使电动机正常运转，同时黄灯熄灭而红灯亮，按“停止”按钮，电动机即停止工作。

（2）手动操作（80千瓦以上）

合上刀开关，绿色指示灯亮，将装换开关旋至“手动”位置上，按“起动”按钮，电动机开始起动，绿灯熄灭，黄灯即亮，待电动机转速接近同步转速时，即电流表的指针逐渐降至接近电动机额定电流，再按“运转”按钮，电动机开始正常工作，同时黄灯熄灭，而红灯亮，按“停止”即电动机停止工作。

注1：从起动切换至运转必须待电动机接近额定转速时进行，否则容易损坏接触器，对输电网也不利。

注2：在运行过程中，如果电机保护器、热继电器发生动作，此时应仔细地检查电机是否过载、断相，直至派出故障后方能继续工作。
