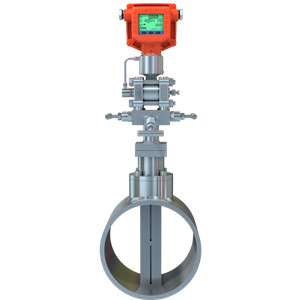

一体化多参量阿牛巴流量计ACF-1ANB

易卖工控网（www.ymgk.com）提供”一体化多参量阿牛巴流量计ACF-1ANB”，产品详情：品牌/厂家：阿牛巴、型号：ACF-1ANB、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

阿牛巴流量计产品简介

一体化智能阿牛巴流量计ACF-1ANB结构简单，无可动部件、长期使用稳定可靠，精度高。标准化程度高，线性好。可直接测量管道中各种流体的流量其安装简便、压损小、强度高、不受磨损影响、无泄漏等特点而成为替代孔板流量计的理想产品。阿牛巴可广泛用于工矿企业的高炉煤气、压缩空气、蒸汽和气体的流量测量。

阿牛巴流量计测量原理

当充满管道的流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。流量探头能精确地检测到由流体的平均速度所产生的平均差压。流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能。

阿牛巴流量计产品专利

实用新型专利证书
①ZL 2008 2 0028605.1  《数字仪表的按键和显示装置》
②ZL 2012 2 0299081.6  《一体化静压、差压检测装置》
③ZL 2009 2 0062360.9  《一种微功耗低压降传感器恒流驱动电路》
④ZL 2011 2 0549792.X  《一种一体化多参量差压流量计》
⑤ZL 2013 2 0529448.3  《一种一体化多参量流量仪表表头》

外观设计专利证书
⑥ZL 2013 3 0412222.0  《仪表表头》

阿牛巴流量计产品特点

-可测量多种介质，应用范围广泛--精度高、量程比大；

-探头取压孔本质防堵，测量信号稳定、波动小；

-管道永久压损低，安装费用低，基本免维护；

-结构简单、安全可靠、寿命长，适用于单井天然气、煤层气计量；

-耐高低温，耐高压，可测气体、液体、蒸汽，适用范围广；

-同时显示累计流量、瞬时流量、压力、温度；

阿牛巴流量计产品参数

公称通径
DN20～DN1000

公称压力
（0～32）MPa

介质温度
（-50～700）℃

系统精度
0.5级、1级、1.5级、2.0级、3.0级

量程比
20 ：1

直管段要求
前12D，后（5～8）D

连接方式
插入式法兰，插入式螺纹、管道式法兰、管道式螺纹

环境温度
（-30～70）℃

供电方式

内电：3.6V工业锂电池

外电：（7～30）V直流

输出信号
（4～20）mA DC或RS485

防爆等标志
ExdIICT6
