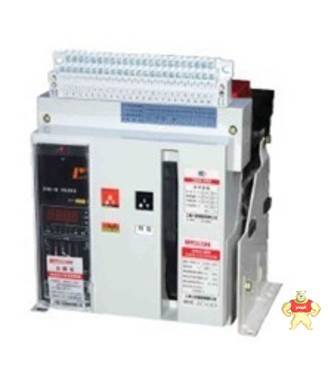

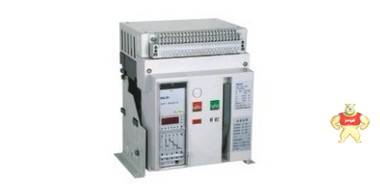

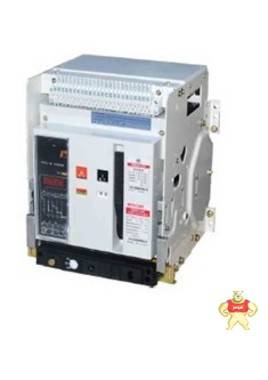

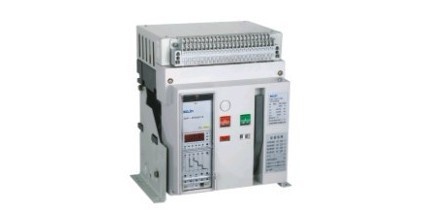

上海人民固定式框架断路器DW45-2000A，-3200A，-4000A，-6300A

1、用途及使用范围

RMW45（DW45、CW1、RMW1)系列万能式低压断路器（以下简称断路器），适用于交流50HZ,额定电压至660V(690V)及以下，额定电流400A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯借口，可进行四遥，以满足集制中心和自动化系统的要求。该断路器在海拔2000米时脉冲耐压8000V（不同海拔按标准修正，最多不超过12000V）。该断路器不带智能脱扣器及传感器可作隔离器用，标示为

断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》和IEC947-2《低压开关设备和控制设备 断路器》等标准。

2、型号含义及分类

2.1型号含义

2.2分类

2.21安装方式分

A.固定式

B..抽屉式

2.2.2按极数分：三级、四极

2.2.3按操作方式分

A.电动操作

B.手动操作（检修、维护用）

2.3脱扣器种类

智能型过电流控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。

2.4智能型过电流控制器性能

A.智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）；

B.具有过载长延时反时限、短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需的保护特性；

C.单相接地保护功能；

D.显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；

E.报警功能：过载报警；

F.自检功能：过热自检，微机自诊断；

G.试验功能：试验控制器的动作特性。

常规型号如下：

RMW45-2000A固定式、抽屉式（DW45-2000A固定式、抽屉式）；

RMW45-3200A固定式、抽屉式（DW45-3200A固定式、抽屉式)；

RMW45-4000A固定式、抽屉式 (DW45-4000A固定式、抽屉式)；

RMW45-6300A固定式、抽屉式 (DW45-6300A固定式、抽屉式)；

3、正常工作条件和安装条件

3.1周围空气温度

上限值不超过+40℃，下限值不低于-5℃，24H的平均值不超过+35℃;

注：下限值为-10℃或-25℃的工作条件，用户应与本厂申明。

上限值超过+40℃或者下限值低于——10℃或—25℃的工作条件，用户与本厂协商。

3.2安装地点的海拔不超过2000M

3.3大气条件

大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，湿月的月平均***相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因为温度变化发生在产品表面上的凝露。超过规定用户应与本厂协商。

3.4防护等级：IP30

3.5使用类别：B类或A类

3.6安装类别

额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别IV；

辅助电路几控制电路安装类别为III.

3.7安装条件

断路器应按本说明书要求安装，断路器的垂直测斜度不超过5度（矿用断路器的倾斜度不超过15度）

4技术数据与性能

4.1断路器的额定电流见表1

4.2断路器的额定短路分断能力及短时耐受电流见表2，断路器飞弧距离为零（既断路器外无飞弧）

4.3断路器的***功率为360W.断路器在不同环境温度下额定持续电流变动见表3.

4.4智能型过电流控制保护器特性和功能

4.4.1过电流控制保护特性

4.4.1.1控制器的整定值Ir(I/in)及误差见表四。

4.4.1.2长延时电流保护反时限动作特性I2TL=(1.5Ir1)2TL,其（1.05~2.0）Ir1的动作时间见表5，其时间误差为±15%。

4.4.13短延时过电流保护特性

短延时过电流为定时限，如要求低倍数为反时限时，其特性按：I2TS=(8Ir1)2ts,ts为一般延时设计时间，当过载电流>8Ir1时，自动转换为定时限特性，其定时限特性见表6.时现误差为±15%。

4.4.1.4过电流脱扣保护特性见图1，接地故障保护特性几图2

4.4.2 M型智能型过电流控制器的功能

A.电流表功能

显示各相运行电流及接地泄漏电流，正常显示***相电流，还可以显示整定、试验及故障的电流值或时间值。

B.电压表功能

显示各线电压，正常显示***值。

C.远端监控和整断功能

①控制器具有本机故障诊断功能

当计算机发生故障时能发出出错E显示或报警，同时重新启动计算机，用户需要时，也可将断路器分断。

②当局部环境温度达到80℃时，能发出报警，并能在较小的电流时（用户需要时）分断断路器。

RMW45(DW45,CW1,RMW1,CDW1)使用范围、型号含义、工作条件及安装条件如下图：

RMW45(DW45,CW1,RMW1,CDW1)主要计算参数见下图：

外形及安装尺寸见下图
