北京亿表通科技发展有限公司专业销售各类燃气表，气体流量计，可以带远传。

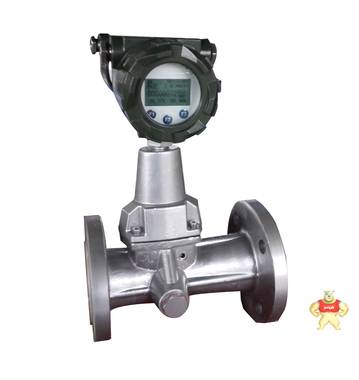

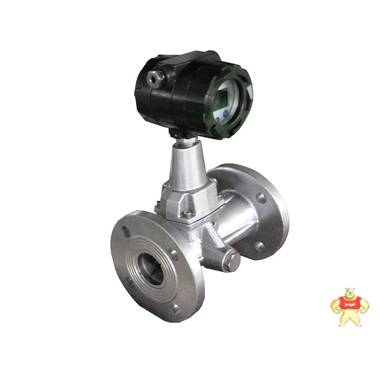

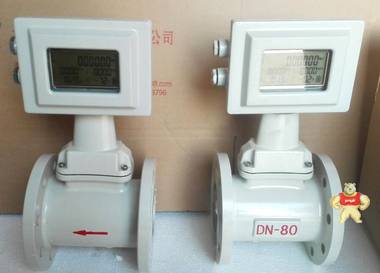

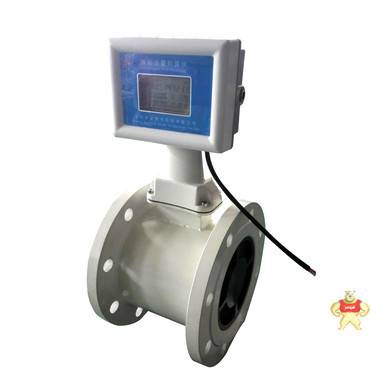

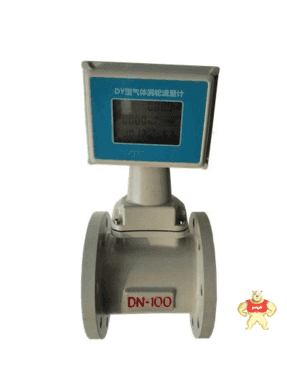

DY大口径燃气表，远传燃气表，远传燃气表流量计
1．DY大口径燃气表，远传燃气表，远传燃气表流量计概述

​​​​​​​DY大口径燃气表，远传燃气表，远传燃气表流量计是我公司新研发的新型气体涡轮流量计，借鉴航空技术的先进理念综合了流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。结合现代化的加工设备，应用完善有效的工艺手段。生产的流量计结构合理，耐用性好，重复性好，安装方便简洁。我公司为广大用户提供高可靠性的产品，研发阶段在轴承生产商的配合下，进行了为期八个月的每天24小时连续的耐久性实验，摸透了轴承和结构的可靠性，表芯采用一体化设计。为您提供一流的产品，一流的可靠性保证。减少您的售后负担。该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。 适用于含有ⅡA、ⅡB、ⅡC类T₁～T₄温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。

2．​​​​​​​DY大口径燃气表，远传燃气表，远传燃气表流量计产品特点

n 推荐铝合金涡轮，具有更高的稳流和耐腐蚀作用

n 专用轴承，使用寿命长

n 计量室与通气室隔绝，保证了仪表的安全性

n 可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（P_b=101.325KPa,T_b=293.15K）的气体体积累积量；可实时查询温度压力数值

n 流量范围宽（Q_max/Q_min≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m³/h

n 智能化仪表系数多点非线性修正

n 内置式压力、温度传感器，安全性能高、结构紧凑、外形美观

n 仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65

n 系统低功耗工作，一节3.6V10AH锂电池可连续使用3年以上

n 仪表系数、累计流量值掉电十年不丢

3. ​​​​​​​DY大口径燃气表，远传燃气表，远传燃气表流量计工作原理

当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于LCD屏上

4．​​​​​​​DY大口径燃气表，远传燃气表，远传燃气表流量计技术参数：

4．1  基本参数：

4． 1．1

表1

4．1．2 精度等级：1.0级、1.5级

4．1．3  使用条件：

◆ 环境温度：-25℃～ 80℃；    ◆ 大气压力：86KPa～106KPa；

◆ 介质温度：-20℃～ 60℃；    ◆ 相对湿度：5%～95%

4．2  电气性能指标：

表2

4．3 型号谱表：

表3

5．​​​​​​​DY大口径燃气表，远传燃气表，远传燃气表流量计外形尺寸

流量计外形如图所示，具体尺寸见表图1

6. 涡轮流量计功能 ：

1．液晶点阵汉字显示，直观方便，操作简洁明了；

2．带全功能的HART协议，包含特殊命令；

3．带温度/压力传感器接口。温度可配接Pt100或Pt1000，压力可接表压或绝压传感器，并可分段修正；

4．输出信号多样化，可根据客户要求选择两线制4-20mA输出、三线制脉冲输出和三线制当量输出；

5．具有卓越的非线性修正功能，大大提高仪表的线性；

6．具有软件频谱分析功能，提高了仪表抗干扰和抗震的能力；

7．通用性强，可与涡轮、涡街和旋进涡轮等输出频率信号的传感器配套使用；

8．测量介质广泛，可测量蒸汽、液体、一般气体、天然气等，测量天然气时有超压缩因子修正；

9．有中英文两种版本，供用户选择；

10．超低功耗，一节干电池全性能工作可维持至少3年；

11．工作模式可自动切换，电池供电、两线制、三线制；

12．自检功能，有丰富的自检信息；方便用户检修和调试。

13．具有独立密码设置，参数、总量清零和校准可设置不同级别的密码，方便用户管理；

14．显示单位可选择，可自定义；

7. ​​​​​​​DY大口径燃气表，远传燃气表，远传燃气表流量计涡轮流量计操作：

仪表通过按键或HART协议进行参数设置，一般在安装时要使用按键手动设置一些参数。仪表有三个按键，从左到右顺序为F1、F2和F3键.通常F1为移位键，F2为确认和换项键，F3为修改和返回键。如有按键特殊功能，按键功能有所不同,使用时请参看液晶屏界面下方的按键功能说明。仪表运行时，可通过F3键手动切换到主界面2/主界面3，主界面2显示内容除瞬时流量更改显示为工况流量外，其余与主界面1内容基本相同，主界面3同时显示工况和瞬时的流量、天然气时显示压缩因子，液体时显示密度。

 7.1启动

仪表上电时，将进行自检，如果自检异常，将显示自检错误界面（自检界面说明参照自检菜单），大约1～2秒后跳转到主界面。否则将直接跳转到主界面。主界面启动后如下图所示：       主界面1

设置界面2：流量平均系数进行设置，平均系数。用于非线性修正。分段系数向该系数回归，可大大降低仪表的非线性误差，提高仪表的精度等级。

密码修改界面：密码修改界面，通过移位键和修改键输入正确的旧密码同时输入需要修改的密码，按确定键即可，如修改成功，提示密码修改成功。

7.9 显示单位

工况单位:工况流量单位选择。

温度单位: 温度单位选择。

压力单位: 压力单位选择。

显示单位选项可更改仪表运行时显示的单位，进入显示单位界面，标况流量如果选择为液体质量有t/h、t/min 、kg/h 和kg/min四个选项选择，如果为液体体积有m3/h、m3/min 、L/h 和L/min四个选项选择;工况流量有m3/h、m3/min 、L/h 和L/min四个选项选择,

选择相应的单位，按确认键后，主界面将以设置显示单位进行数值显示。

9. 故障及排除方法：
