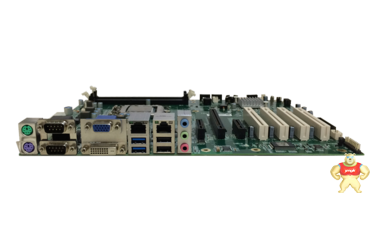

工控主板EC0-1815，ATX 单板，采用Intel®Q77 芯片组

产品特点

• 采用Intel®  Q77 芯片组
• 支持Intel®  Ivy Bridge/Sandy Bridge LGA1155 处理器
• 支持单独显示、双显复制、双显扩展、三显复制或者三显扩展输出
• 支持4×PCI，1×PCI-E x16,1×PCI-E x4

EC0-1815V2NAR 是基于Intel® Q77 芯片组开发的ATX 结构单板电脑；可兼容Ivy Bridge/Sandy Bridge LGA1155 双核/ 四核处理器，6 个SATA 高速接口支持RAID0/1/5/10，多种显示接口支持三显示功能，支持PCIex16、PCIex4和PCI 总线扩展；主要针对轨道交通、金融和电信终端等应用，高端的性能和丰富的功能配置可以发挥重要作用。





处理器：	支持 LGA1155 封装 Intel® Core™ Ivy Bridge/Sandy Bridge 处理器
芯片组：	Intel® Q77
内存：	提供 2 条 240Pin DDR Ⅲ内存插槽，支持 Un-buffered Non-ECC/Un-buffered  ECC( 需 CPU 配合芯片组支持 ) 内存，支持双通道功能；单条内存插槽***容量8GB，本主板支持***内存容量16GB
显示接口：	支持 DVI、VGA、DP 显示，DVI 和 DP 支持热插拔功能，支持单独显示、双显复制、双显扩展、三显复制或三显扩展输出；三显功能仅支持 2 个 DisplayPort 搭配 VGA 或者 DVI 模式VGA 支持***分辨率2048×1536 @ 75HZ，32bit色深，DVI支持***分辨率1920×1200@60HZ，DP 支持***分辨率 2560×1600@60HZ
音频：	采用HDA标准，支持后面板MIC-IN/LINE-IN/LINE-OUT( 默认 )、SPDIF( 可选 )、5.1 声道 ( 可选 )或双通道功放功能 ( 可选，单通道功率2W)
LAN：	提供2个10/100/1000Mbps网络接口，LAN1可支持网络唤醒和AMT8.0功能
存储器：	提供6个SATA接口（SATA1和SATA2支持SATA3.0标准），支持热插拔功能，支持RAID0，1，5，10
I/O接口：	6 个串口， 其中 COM1/COM2 支持 RS-232/RS-485 模式选择，COM3/COM4 支持 Pin9 12V/5V/RI  选择  4 个 USB2.0 接口，后面板提供 4 个 USB3.0 接口 ( 兼容 USB2.0)  1 个 PS/2 键盘 / 鼠标接口 / 1 个 16 路数字 I/O 接口 / 1 个 TPM 接口
扩展总线：	提供 4 个 32 位 PCI 插槽，支持 PCI Rev2.3 标准；1 个 PCI Express×16 插槽，支持 PCI Express 1.0、2.0和 3.0规格；1 个 PCI Express×4 插槽，支持 PCI Express1.0 和 2.0 规格
工作环境：	-5℃～ 60℃；10% ～ 90%（非凝结状态）
储存环境：	-20℃～ 80℃ , 10% ～ 90%（非凝结状态）
看门狗：	255级，可编程秒/分，超时中断或系统复位
电源：	采用 ATX 电源，支持 S0、S1、S4、S5
尺寸（W×D）：	304.8mm×190.5mm
