ZW32-12高压真空断路器厂家 河南户外断路器价格 平顶山市智信电气有限公司

易卖工控网（www.ymgk.com）提供”ZW32-12高压真空断路器厂家 河南户外断路器价格 平顶山市智信电气有限公司”，产品详情：品牌/厂家：泰鑫、型号：ZW32-12、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

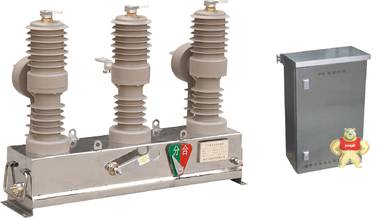

ZW32M-12型户外柱上真空断路，Z-代表真空断路器，W-代表户外安装使用，32-代表设计序号，M-代表永磁操作机构，12-代表额定电压12KV。ZW32M-12是三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所。

使用环境条件

1、海拔:≤2000m及以下;

2、周围空气温度:上限 30℃，下限-40℃;

3、风压不超过700Pa(相当于风速34m/s);

4、振幅:无常性剧烈震动;

永磁操作机构特点

1、永磁操作机构比弹簧操作机构的零件少50%-65%因此故障率低。

2、操作简单，机械寿命是机械寿命的10倍高达10万次

3、采用永磁机构能更好的与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。

ZW32型户外断路器结构特点：
1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。

2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘;具有耐高低温、耐紫外线、耐老化等特点。

4、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号;根据用户要求可加装计量用电流互感器。

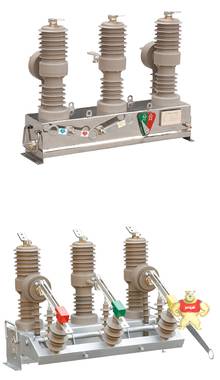

5、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。

ZW32-12产品概述

ZW32-12系列户外交流高压真空断路器(以下简称断路器)为额定电压12KV、三相交流50Hz的户外配电设备。主要用于开断、关合电子系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作场所。也可作为电网的分段开关，加装控制器后，可实现配网自动化。

结构特点

1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。

2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘;具有耐高低温、耐紫外线、耐老化等特点。

4、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号;根据用户要求可加装计量用电流互感器。

5、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。

主要技术参数

1额定电压KV 12

2额定电流额A 630

3工频耐压(lmin) kV 42

4雷电冲击耐压(峰值) kV 75

5额定短路开断电流KA 12.5、16、20

6额定短路关合电流(峰值) KA 31.5、40、50

7额定峰值耐受电流KA 31.5、40、50

8额定短路耐受电流4s KA 12.5、16、20

9额定操作顺序分-0.3s-合分-180s-合分

10额定短路电流开断次数次30

11机械寿命次10000

12动静触头允许磨损厚度mm 3

13重量kg 80、95(带隔离)

14极间中心距离mm 340±1.5
