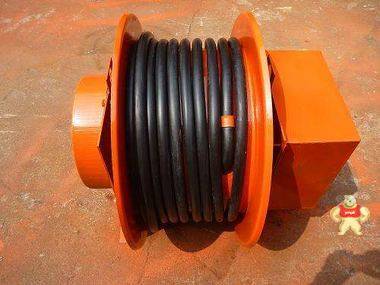

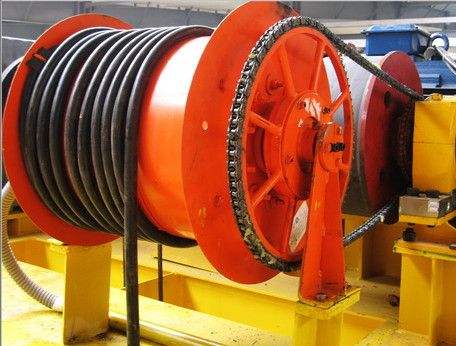

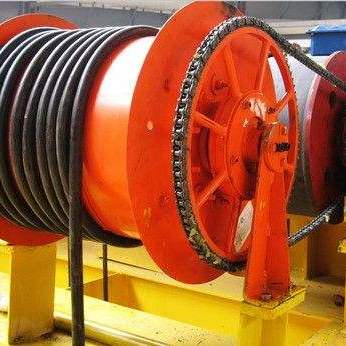

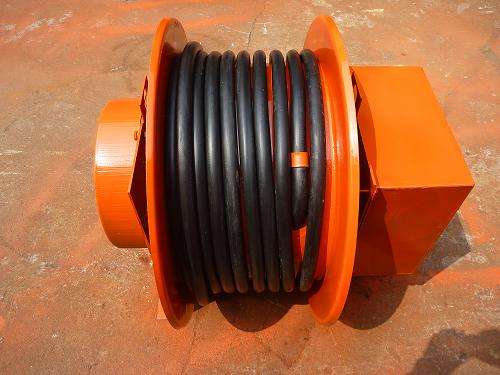

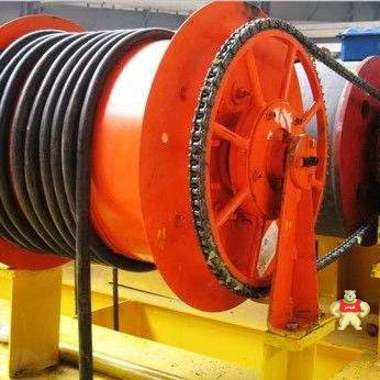

电缆卷筒
电缆卷筒
¥ 1.00
¥ 1.00
¥ 1.00
¥ 1.00
¥ 1.00
易卖工控网（www.ymgk.com）提供”电缆卷筒”，产品详情：品牌/厂家：标柔、型号：BRMC/CE/KLDLG、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。
一、电缆卷筒概述

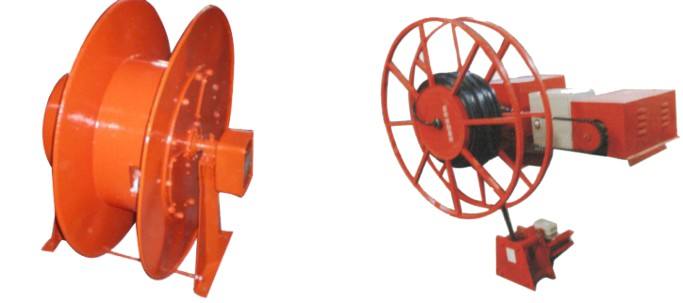

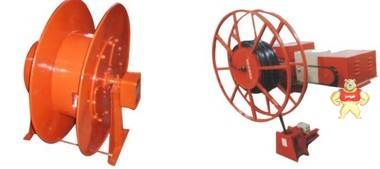

电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。它广泛应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备。 本公司是生产电缆卷筒的专业化企业，多年的生产历史，产品遍布国内大小港口，并随起重设备，远销世界各地，公司有一支技术实力雄厚的研发队伍，可以满足用户各种需求，为之全方位服务。 电缆卷筒主要产品有以下几种形式：配重式、力距电机式、磁滞式、变频传动式。
二、电缆卷筒型号及表示方法
型号说明
设计序号：用1、2……n表示
传动形式：C表示磁滞式；S表示手摇式；W表示配重式；Q表示驱动装置
卷筒集电器型号：动力电缆卷筒，分别用J1D-4、J2D-4、J3D-4表示
控制电缆卷筒，分别用J1K-14、J2K-24、J3K-37、J4K-48表示
驱动头数量：T1C、T1Q型电缆卷筒***驱动头数量为5个
T2C型磁滞式电缆卷筒***驱动数量为4个
T1S、T1W型电缆卷筒不带驱动头，数量不标出
卷筒旋向：T1C、T1Q、T2C1型电缆卷筒带旋向，R表示顺时针为右旋，L表示逆时针为左旋
电缆卷筒不带限位开关时，字母“X”不标出
三、电缆卷筒使用条件
海拔高度不超过2000米。
环境温度：-20℃-+45℃
允许在淋雨、溅水和无腐蚀性气体尘埃的场所工作。
安装部位最高振动条件为：5-13HZ时，位移1.5mm；13-150HZ时，振动加速度为10m/s2。
集电器箱防护等级IP54。
四、电缆卷筒主要技术参数
额定工作电压 380V、10KV
额定电流：配置Ⅰ型滑环的集电器单环承载额定电流为400A
配置Ⅱ型滑环的集电器单环承载额定电流为63A
配置Ⅲ型滑环的集电器单环承载额定电流为10A
配置Ⅳ型滑环的集电器单环承载额定电流为160A
配置Ⅴ型滑环的集电器单环承载额定电流为800A
单个驱动头输出转矩调整范围130-300Nm
重量：卷盘及集电器重量参见表2与表3
单个驱动器总成（包括驱动电机、磁滞联轴器、行星减速箱、小伞齿轮）71kg
主减速箱装配180kg（装配空心轴为细轴）或210kg（装配空心轴为粗轴）
用户可根据选用的卷盘外径、集电器规格、驱动器数量及齿轮箱重量计算出电缆卷筒总重量。
