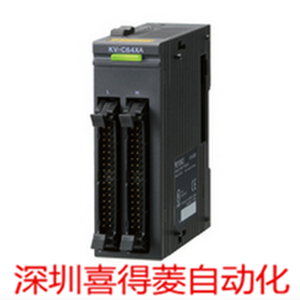

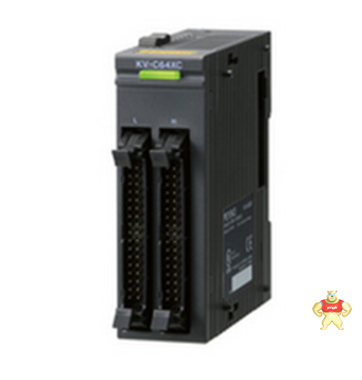

基恩士 KV-C64XC 64点 连接器

型号

KV-C64XC

输入阻抗

4.3k?

共用接地

32点/1公共端 (4个端子)^*1

输入模式

24 VDC模式^*2

***输入电压

26.4 VDC

额定输入电压

支持24VDC模式

24 VDC 4.1mA

5VDC模式

―

电压阈值 (ON)

24VDC模式

19V

5VDC模式

―

*** OFF 电流

支持24VDC模式

1.5 mA

5VDC模式

―

*** OFF 电压

24VDC模式

5VDC模式

输入时间常数

输入时间常数设定25μs

OFF→ON

TYP

25μs ±20% (3阶段切换)

ON→OFF

75μs ±20% (3阶段切换)

输入时间常数设定1ms

OFF→ON

1ms ±20% (3阶段切换)

ON→OFF

输入时间常数设定10ms

OFF→ON

10ms ±20% (3阶段切换)

ON→OFF

输入时间常数设定300μs

OFF→ON

275μs ±20% (3阶段切换)

ON→OFF

一般规格

类型

64点

性能规格

重量

约140 g

扩展输出单元规格

外部连接方式

连接器 (MIL规格)

内部消耗电流

25mA以下

外部连接方式

连接器(MIL规格)

类型

64点

额定输入电压

24VDC模式

24VDC 4.1mA

5VDC模式

–

共用接地

32点/1公共端(4个端子)^*3

^*1 KV-C64XC的COM存在4点，但是内部为H侧(2点)、L侧(2点)的共通方式。
^*2 全部端子支持2线式(但是，不支持2线式接近传感器EV系列)
^*3 KV-C64XC的COM存在4点，但是内部为H侧（2点）、L侧（2点）的共通方式。
