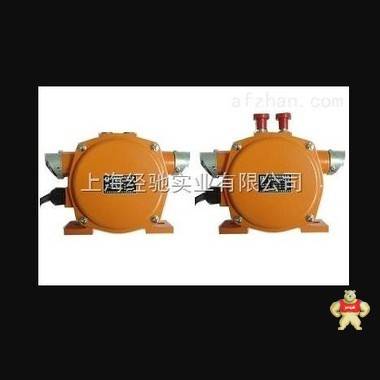

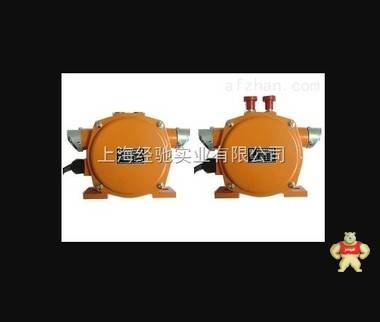

KPTPHLS-II 双向平衡拉绳开关

双向平衡拉绳开关KPTPHLS-II ，KPTPHLS-I

一、主要特点：

上海经驰：双向拉绳开关是一种开关型传感器（即无触点行程开关）它即有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货

二、技术指标

三、 技术参数

1、环境温度：-30℃~ 60℃ 湿度：不大于85%

2、触点数量：一开一闭可根据客户需要增加二开二闭容量：AC 380V/5A

3、复位方式：手动复位

4、动作力：10Kg    重量：2.8Kg

5、极限角度：15°  可靠性：>10⁶次

四、工作原理：

本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，I型采用自动复位，II型采用手动复位。

五、安装及接线

1、安装：

根据简图，自制一安装板，用M12×30的螺栓将开关固定在安装板上，

然后把安装板随同本开关装置固定在胶带机两侧，其位置满足以下要求：

（1）一般把开关安装在输送机机架上，使该装置低于胶带水平位置，以操作方便为宜：

（2）把拉绳（￠4mm覆塑钢丝绳）分别系在开关转臂拉环孔上，两只开关间隔距离小于40m为宜，两端拉绳要平行于胶带机沿线布置，并在间隔3—4m左右处安装吊环起支撑作用，以减少其挠度。

2、接线：

（1）I型拉绳开关接线说明

 把后盖打开，可见开关接线栓。如有引出电缆，用户就不必打开后盖，可直接和开关的引出电缆线相接，接线时，可用万用表检验出常开、常闭触点，以防错误，接好后用防水胶带绝缘并套好绝缘护套。

（2）II型拉绳开关接线与I型相同。

注意事项：

1、接线联接可靠，绝缘密封。

2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。
