TOP77 主板
1 简介

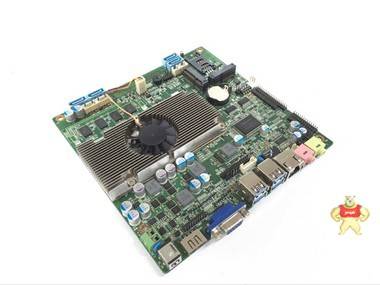

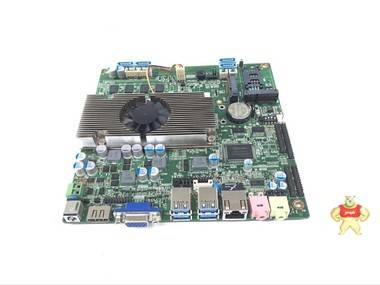

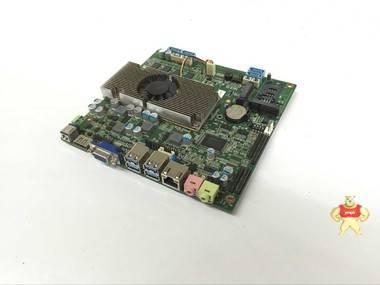

TOP77是我公司标准 17*17 工业主板,采用板载BGA1023 CPU 和HM77(或HM76)芯片组,支持Intel Mobile 2nd、3rd Core CPU,主要特性如下。
1.1 主要特性
1.1.1 CPU 板载,按订单选择支持 Intel Mobile 2nd、3rd Core CPU(BGA1023)。
1.1.2 1 DDR3 SODIMM 204 Socket,***支持 8GB DDR3内存,1066/1333/1600MHz。
1.1.3 板载2GB/4GB DDR3 内存(可选项)。
1.1.4 板载 1个 千兆网卡。
1.1.5 板载 HDA ALC662,提供MIC/LINE-OUT 和排针接口。
1.1.6 板载双通道功放,每通道支持6W/8Ω喇叭(可选项);支持3-Pin SPDIF。
1.1.7 2个 Mini-PCIE卡座,一个支持SIM卡。
1.1.8 1个 Mini-SATA 卡座。
1.1.9 2个 SATA 3.0 硬盘接口,2个SATA2.0 硬盘接口。
1.1.10 4个USB 3.0 / USB2.0 接口。
1.1.11 4个USB 2.0 排针接口。
1.1.12 提供 4 个 RS232 排针接口,2个RS485/RS422 排针接口。
1.1.13 1个 LPT 排针输出。
1.1.14 1个PS/2 排针接口。
1.1.15 支持 HDMI 输出。
1.1.16 支持 RGB CRT 输出。
1.1.17 支持双通道 24 位 LVDS 输出。
1.1.18 2个3-Pin FAN 接口。
1.1.19 提供 8 个 GPIO,供用户选用。
1.1.20 1个OPS 接口(可选项)。
1.2 电源
1.2.1 单输入直流通电源,DC12V,+/-5%(如果不用12V给硬盘供电,+/-10%)。
支持AT/ATX电源开机模式选择。
1.2.2 有OPS 选项主板,支持OPS 电源优先。
1.3 结构
170 x 170 mm
1.4 工作环境
主板工作温度:-20℃ ~ +60℃
主板储存温度:-40℃ ~ +85℃
2 TOP77 正面接口布局

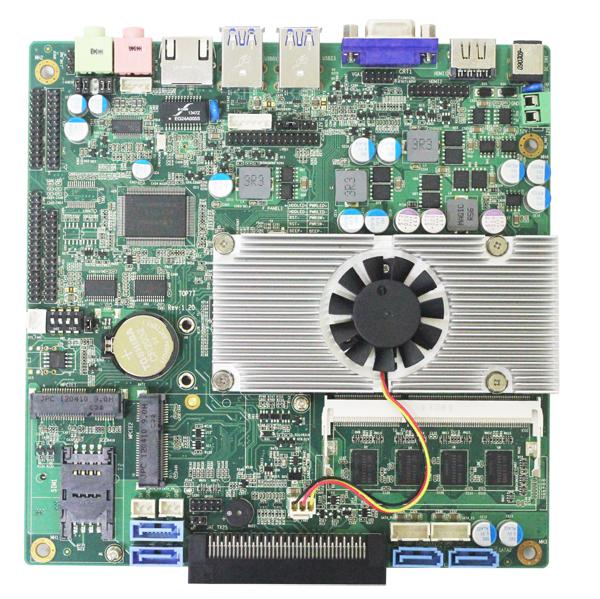

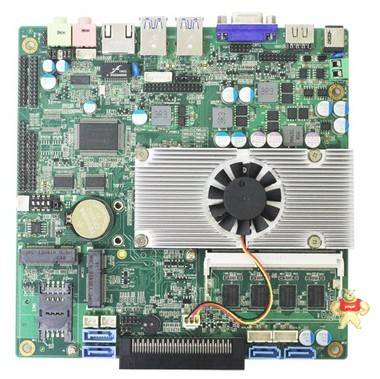

TOP层布局如下图所示。
注:图中接口,引脚是方形的为Pin 1。
2.1 DC_IN1、DC_IN2 和 DC_IN3
同为主板输入电源接口。DC_IN1为标准DC-JACK口,中心柱2.5mm。
DC_IN2 和 DC_IN3 生产时只能选一个接口,客户按需。
DC_IN2 采用 ATX_12V 电源接口,为常规出品。
DC _IN3为 DT-126RP-02P 型Terminal Blocks 接口,要特别注意电源正负极。
另外,带OPS接口选项的主板,可以从OPS 供电,OPS 供电优先。
注:组装、测试、使用时,要在设备、线缆安装好后才能通电。
2.2 HDMI1 和 HDMI2
HDMI1标准 HDMI 输出接口,HDMI2 是排针接口,两者不能同时接插HDMI显示设备。HDMI2 定义如下图
2.3 CRT1 和 VGA1
CRT1 是标准 CRT 显示器输出接口。
VGA1 是2x5、2mm排针接口,两者不能同时连接使用。
2.4 USB01和USB23
两个标准USB3.0*2 接口,能支持4个USB3.0 设备,并兼容USB 1.0/1.1/2.0 设备。
2.5 USB45 和USB89
都是 USB 接口,支持 USB 1.0/1.1/2.0 设备,2x5、2mm排针接口,定义如下。
2.6 LAN1
10/100/1000 M LAN 标准RJ45 接口,主控芯片都是 Realtek RTL8111E。
2.7 MIC_IN、LINE_OUT和AUDIO1
MIC_IN 是MICPHONE 输入接口,采用通用连接器。
LINE_OUT 是音频输出接口,采用通用连接器。
AUDIO1是2x5、2.54mm排针接口,定义如下:
注1:如果不接前面板音频设备,须用跳帽跳接1-2、3-4、7-8、9-10。
注2:1、3、5、7、9引脚是输出到前面板的信号,2、4、6、8、10脚是返回的信号。
2.8 音频功放输出接口SPK1(可选项)
定义如下图,双通道功放,每通道支持6W/8Ω喇叭。
注:前面板AUDIO1 优先级最高,插了前面板AUDIO1设备,MIC_IN、LINE_OUT就不能使用。插接了LINE_OUT音频输出设备,SPK1就无输出。
2.9 SPDIF(选项)
采用 1x3、2.54mm 排针,可选接口。
Pin1----5V;
Pin2----SPDIF;
Pin3----GND。
2.10 LVDS1
24 位双通道 LVDS屏接口,采用2x15、2mm排针接口,定义如下图所示。
VCC_LVDS 为屏电源,由跳线LCD_3V_5V 和 LCD_12V 选择。
2.11 LCD_3V_5V 和 LCD_12V
LVDS1 的电源VCC_LVDS 电源选择。
选择方式 VCC_LVDS 电压
LCD_3V_5V(1-2)、LCD_12V(Open) 3.3V(缺省设置)
LCD_3V_5V(2-3)、LCD_12V(Open) 5V
LCD_3V_5V(Open)、LCD_12V(Close) 12V
2.12 INVT1
LVDS 屏背光板接口,采用 CJT 公司A2001WR-6P连接器或其它兼容连接器,各引脚定义如下。
LVDS_P LVDS_P引脚定义
1 Ground
2 Ground
3 背光亮度控制
4 背光板开启
5 12V
6 12V
2.13 COM1、COM5
RSR232 排针接口,采用2x5、2mm排针,Pin10 为5V电源。
2.14 COM2、COM6
RSR232 排针接口,采用2x5、2mm排针,Pin10 为12V电源。
2.15 COM3、COM4
RS485/R422 可选共用接口,采用2x3、2mm排针,须配合CMOS 中COM3 的设置选择 COM3 的工作类型。定义如下。
接好线缆后,要在CMOS 中选择RS422/RS485工作模式。
特别注意:COM1~2 由 SIO W83627DHG-P 控制,COM3~6 由 F81216AD 控制,故COM3~6、F81216AD属可选项,部分产品可能不支持。
2.16 并口 LPT
采用13X2排针,2mm,定义如下
2.17 FP1
控制面板用接口,采用2x5、2mm 排针,集成 HDD_LED、PWR_LED、开机开关、复位开关、SPEAKER 功能。引脚定义如下。
F_PANEL1 引脚定义
1,3 硬盘读写指示灯正、负信号引脚。
2,4 主电源指示灯正、负信号引脚。
5,7 主板复位信号正、负信号引脚。
6,8 主板开关机信号正、负信号引脚。
9,10 备用蜂鸣器接口。
2.18 PS_ON
AT电源开机模式选择跳线,选择Close 时,DC 电源上电,主板就上电。可以将 PS_ON 的功能引到机箱面板上。
PS_ON 开机模式选择
Close AT电源开机模式
Open ATX电源开机模式
2.19 CPU_FAN1、SYS_FAN1
FAN接口支持***电流0.3A,定义如下。
CPU 风扇接口,支持转速自动调节。风扇最高电压等于输入电源电压,当输入电源电压较高时,注意选择合适的风扇。SYS 风扇不支持转速自动调节。
2.20 SW1
OPS串口与COM2 选择开关。
当OPS 串口需要使用时,SW1两边开关合上,中间两组断开。
当COM2 串口需要使用时,SW1两边开关断开,中间两组合上。
2.21 SATA1、SATA2
标准 SATA 设备接口,支持SATA3.0 及以下。
2.22 SATA3、SATA4
标准 SATA 设备接口,支持SATA2.0 及以下。
2.23 SATA_P1~4
4个SATA 设备电源接口,采用CJT公司 A2501WV-4P 、A2501WV-2P 器件或其它兼容器件。定义类似下图。
4-Pin 电源口 比 2-Pin 口多两引脚,引入 12V 电源,供商用机硬盘使用。该12V来源于DC电源,如果DC电源电压偏差大,就不能用12V/5V双电源的硬盘。
2.24 RTC
RTC1 是RTC 清零跳线,采用1x2、2mm排针。
RTC1 功能说明
Close Clear RTC CMOS
Open 缺省设置
2.25 BAT1(可选项)
电池接口,方便电池更换。采用 CJT 公司 A1251WV-2P 型接口或其它兼容接口。
2.26 GPIO1
备用 GPIO 接口,采用2x5、2mm 排针,定义如下。GPIO 的输入输出特性可通过 BIOS 修改。GPIO 地址入口请联系FAE。
2.27 MPCIE1、MPCIE2
MPCIE1 是标准 Mini-PCIE 卡座,可插全长卡。半长卡Mini-PCIE 卡,须接加长卡固定。
2.28 SIM1
3G卡SIM卡座,与MPCIE1配对。
2.29 DDR3与板载内存
DDR3 是外插DDR3/DDR3L 内存插座,标准DDR3 SODIMM204内存插座,***支持8GB 内存(1066/1333/1600MHz)。
板载DDR3内存,有2GB/4GB/不上选项。
外插内存与板载内存同时使用时,要尽可能使用同样的芯片和容量,否则可能不稳定。
2.30 JAE_TX25(可选项)
OPS 接口,采用TX25-80P-LT-H1E 接口。请参考OPS 规范,按本公司FAE 推荐选配OPS扩展板。
如所选OPS 有电源(12V+/-10%)供给主板,则DC_IN1~3接口就不应插电源。当OPS板供电正常时,本主板会自动切换到OPS电源,不会与DC_IN1~3电源冲突。3 背面接口布局

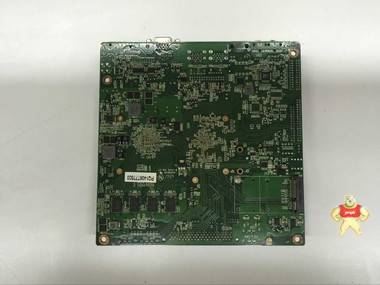

主板反面布局如下图所示。
3.1 M_SATA1(可选项)
支持 Mini-SATA 存储卡,由于行业标准不明确,本板支持部分大公司所定义的 MINI-SATA 卡,具体型号请咨询本公司 业务和持术支持人员。
