【厂家直销】CKSG-1.5/0.4-6%低压三相串联滤波电抗器25KVAR

买前须知：

低压串联电抗器型号含义：

一、网店简介

上海民恩电气有限公司是上海市工商局批准注册的一家正规电气企业。“民恩牌”为公司自主品牌，网店出售的所有产品均为原厂现货，质量可靠，运行性能稳定，请客户放心购买；如您需要17%增值税发票，请联系我公司销售人员！

二、购买前请您核对产品技术参数（以下为公司产品标准技术参数）

1)  电抗器名称：三相干式铁芯低压串联电抗器

2)  系统电压：400V (如系统电压非常规请备注说明）

3） 频率：工频50HZ

4） 电抗器应用场合：低压电容无功补偿柜专用

5)  匹配电容器额定电压：400V,440V,450V,480V,525V等(根据客户需求选择）

6） 本产品型号为标题标注CKSG系列无功补偿产品

7） 本产品标注电抗率为6%，主要吸收抑制5次，7次，11次以上谐波

8） 本产品所发布价格为铝线包价格（即铝漆包线，出线端为铜端），如需要铜线包价格请联系工作人员，谢谢）

6） 此型号电抗器其他技术参数请您咨询公司销售人员！

三、产品货期

公司常规型号有库存，如需非标定做，交货周期一般在3-5个工作日，具体根据型号及数量来决定！（如有特殊情况可加急处理）

四、运输方式

由于电气产品较重，走快递费用高而且容易损坏，为保证客户的利益所以公司规定以发物流为主（合作物流有德邦，华宇，佳吉，以及其他物流专线等）。如需批量订购请联系销售人员修改物流费用，如需指定运输公司，具体可双方协商。

五、售后服务

本公司产品按照国家标准三包一年服务，一年内产品有任何质量问题，我公司无条件更换新品！

六、客户订货前需提供基本参数

1、系统电压（如0.4KV,0.6KV等）

2、电容器额定容量

3、电容器额定电压

4. 现场测试谐波数据或者电抗率

（如有电抗器型号可以直接配置）

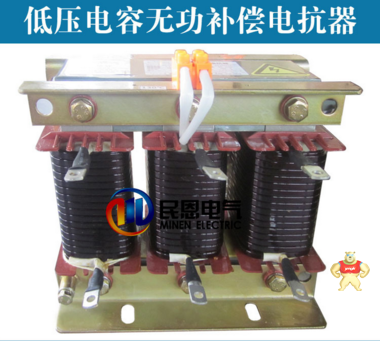

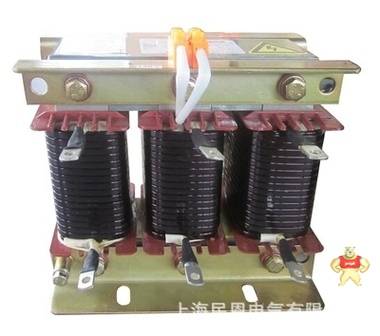

八、以下是产品实物图供您查阅

低压串联电抗器的作用：

接入串联电抗器，电容器 电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

低压串联电抗器结构特点：
1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用推荐低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

低压串联电抗器使用环境条件：
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

低压串联电抗器性能参数：
1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级F级（155℃）以上。

一． 运输、装卸与储存

2.1产品可用火车、汽车等交通工具运输，装运的车箱或船舱应保持清洁、干燥、无污秽物。

2.2产品在装运中必须符合运输规程的安全要求。产品应紧固在一个牢固的底座上，在运输过程中产品不允许有晃动、碰撞和移动现象。

2.3如果采用不带包装箱运输，电抗器的附件及出厂文件，应另装箱，与电抗器一起发运。 此时，电抗器应该用有一定抗撕裂强度的软性包装  材料将其密封好，采用密闭车箱运输。

2.4无包装的产品应通过小车、夹件、吊环等孔来固定电抗器。要避免固定用的钢绳碰到电抗器的器身上，更不能把钢绳固定在引线铜排或其它易损件上。

2.5产品在运输过程中，其倾斜度不得大于 20度。

2.6产品在车站、码头中转或终点卸下后不要堆码，不能露天长时间存放。若遇特殊情况，必须在包装箱下用木方垫好，并用防雨布遮好。

2.7装卸产品时要用两根钢绳，同时着力四处，并注意产品重心的位置。两根钢绳的起吊夹角不要大于60度。

2.8需仓储保管的产品，不要拆除包装。如因验收需拆除包装，验收完毕后不论是否合格都应恢复包装。

2.9若要长期贮存电抗器，必须保证贮存环境良好，不要拆去出厂包装物，电抗器不要磕碰，不要堆码，不能露天存放。

二． 检查验收

3.1 用户在接受电抗器时，应对外包装进行检查，若发现有破损或异样，应马上进行拍照取证，并立刻开箱检查，查看电抗器有无损伤，产品零部件是否损伤和位移，紧固件是否松动，绝缘有否破损，线圈表面有否污秽痕迹等。

3.2用户收到电抗器后应及时进行检查。按装箱单及铭牌查对产品及其型号、容量、额定电压、额定频率、额定电抗率、相数等是否与订货合同相符。检查出厂文件是否齐全，配件是否与装箱单相符。

3.3查看电抗器在运输过程中有无损伤，产品零部件是否损伤和位移，紧固件是否松动，绝缘有否破损，线圈表面有否污秽痕迹等。

3.4产品开箱检查后，若不立即投入运行，应重新包装好，并把它放在户内安全的地方，以防损和防盗。

三． 安装与运行

4.1将串联电抗器用螺栓固定在支架上，螺栓数量要和底座安装孔的数量相同，螺母紧固后应采取防松动措施。

4.2将串联电抗器底座上的接地螺栓与接地母排进行可靠连接，并检查是否接通。

4.3将串联电抗器的接线端子与系统母排相连接，紧固螺栓的力矩必须达到8N/m，同时连接线应有一定的弹性余地。

4.4 串联电抗器安装于柜内，应按其电压等级留足对地安全距离。

4.5 检查上述操作，如无问题，串联电抗器可投入试运行。

4.6 试运行60分钟无异常后，串联电抗器可正式投入使用。串联电抗器投入运行以后，禁止触摸串联电抗器主体，以防止发生事故。

4.8 电抗器本体设有常闭接点的温敏开关（130度），应接于保护回路中，避免电抗器温度的异常升高。

4.9 装有电抗器的电容柜应通风良好并设温度控制器和风机，以保证电抗器的环境温度不大于40度。

四． 维护与保养

5.1在干燥清洁场所，每年进行一次检查，在其它污秽比较严重的场所，每三或六个月检查一次。

5.2检查时，如发现有过多的灰尘聚集，则必须清除，以保证空气流通和防止绝缘击穿，使用压缩空气对通风气道进行除尘。

5.3检查紧固件和连接件是否松动，导电零部件以及其他零部件有无生锈和腐蚀的痕迹，并且观察绝缘表面有无爬电的痕迹。

5.4电抗器室要有防小动物进入的措施，以免发生意外事故。

5.5常观察电抗器的温度变化，要及时与有关人员联系获取咨询。

5.6电抗器的安装、试验、操作和维护必须由有资格的专业人员承担。
