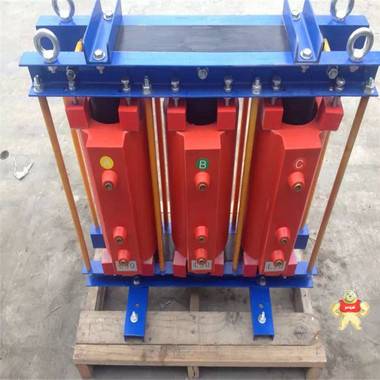

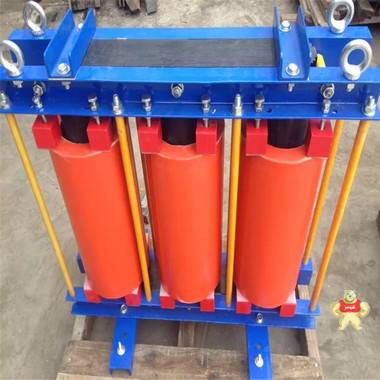

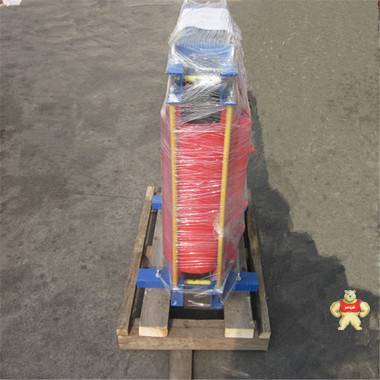

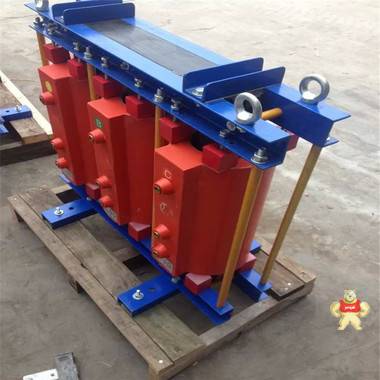

630KW电机启动电抗器QKSC-1160/6

我司产品均为厂家直销,欢迎新老客户咨询13918479149

产品价格:
¥ 12000.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
线:
13918479149
021-4006862-021
联系我时请告诉我是在易卖工控网看到的,谢谢!
牌:
上海昌日
号:
QKSC-1160/6
色:
全新 | 保修365天
货:
期货 7天内发货
量:
(库存120件)
诚信认证:
温馨提醒:点击联系方式和卖家进行沟通
在线咨询|QQ咨询|热线拨打!
商家信息
10
主营类目:
变频器
所 在  地:
上海 市辖区 松江区
企业类型:
生产厂商
企业规模:
100-200人
注册资金:
108万

易卖工控网(www.ymgk.com)提供”630KW电机启动电抗器QKSC-1160/6”,产品详情:品牌/厂家:上海昌日、型号:QKSC-1160/6、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。


启动电抗器|630KW电机启动电抗器-QKSC启动电抗器

起动电抗器型号是QKSC,表示三相启动干式电抗器。一般分10KV6KV两种电力系统。 QKSC系列630KW启动电抗器用硅钢片叠积成三柱芯式结构,芯柱为多级阶梯圆截面,铁轭为倒D形截面或者矩形,三个芯柱上均有若干个气隙,将铁心柱分割成若干个铁心饼,气隙板连同铁心饼利用上下轭件上的拉紧螺杆拉紧。

启动电抗器|630KW电机启动电抗器型号说明

630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器



壹、 启动电抗器|630KW电机启动电抗器保护电机的过程。

630KW电机启动电抗器电机启动时一般电流会额定电流的5-7倍,那么加启动电抗就是为了使电机在启动的一刻 把电流降下来,换句话讲就是把这些冲击电流 冲击到电抗器上面,起到保护电机的作用。例如软启动电机就是降压启动,利用电抗器的降压作用。因为大功率电机启动的瞬间电流特别大,对电网的冲击非常大。
630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器

贰、启动电抗器|630KW电机启动电抗器概述

起动电抗器,里面通过的是交流电流,串联在电动机器作为限制电动机起动时的电流,是短时间起动作用,起动后就不再使用。

叁、启动电抗器|630KW电机启动电抗器结构

QKSC型干式铁芯起动电抗器的铁芯采用推荐进口硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧板作为隔绝,并采用高温高强粘接剂,以保证气隙在电抗器运行时不发生变化。

2.启动电抗器铁芯端面采用推荐硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行中的噪音,并具有较好的防腐蚀性。

3.启动电抗器线圈绕包式结构,线圈主绝缘采用玻璃纤维浸渍环氧树脂,热烘固化后在真空下浸以耐高温绝缘漆,该线圈不但绝缘性能好,而且机械强度高,电抗器能耐受电机启动时的大电流冲击和冷热冲击而不开裂。

启动电抗器|电机专用启动电抗器-QKSC启动电抗器用途 交流异步电动机在额定电压下起动时,初始起动电流将是很大的,往往超过额定电流的许多倍,为了降低起动电流,减少对电网造成影响,通常用降低电压的方法来起动交流异步电动机,常用的降压方法是采用电抗器,交流电动机的起动过程时间很短,一般数秒钟至一分钟左右,起动后就降压起动用的电抗器切除。

启动电抗器接线方式

630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器

肆、启动电抗器|630KW电机启动电抗器用户在订货时需提供的参数:

(1).额定电压

(2).额定电流

(3).额定电抗

(4).每次起动运行时间,连续起动运行次数

(5).起动与冷却周期

(6).使用条件(户内)

(7).根据起动电抗器的应用所要求的其他性能数据应在合同中注明

伍、启动电抗器|630KW电机启动电抗器使用条件

电抗器执行标准:

JB5346-1998 串联电抗器标准 GB10229-88 电抗器
JB3837-2010 型号编制依据 JB9644-1999 半导体电气传动用电抗

1

系统电压

3-10KV

2

环境温度

温度为-25℃+45℃

3

海拨高度

海拔高度不超过1000

4

启动倍数

6-8倍

5

冷却方式

自冷

6

安装场合

户内



7

启动时间

起动时间满2分钟,应冷却6小时才可再次起动。

8

耐温等级

达到F级(155℃)。

9

损耗

干式铁芯起动电抗器损耗低于油浸电抗器的损耗。

10

噪音

小于50DB



11

结构方式

铁心环氧浇铸

12

温升

在额定负荷下,1.35倍过载  温升小于90K

13

电感量误差

+3%内

14

线圈

线圈经过环氧树脂浇铸而成,具有阻燃,自熄,免维护,机械强度高,绝缘强度好,局部放电量小,寿命长的优点

15

铁心

采用干式电抗器制造技术,震动小,噪音低,漏磁小

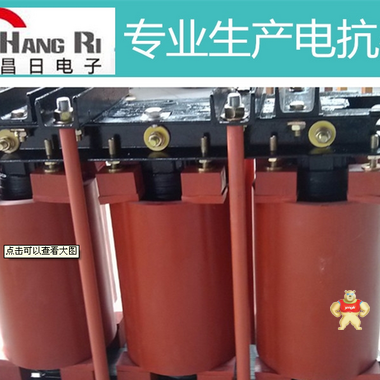

启动电抗器|630KW电机启动电抗器图片

630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器





陆、启动电抗器|630KW电机启动电抗器性能参数

1.干式起动电抗器比传统油浸电抗器、空心电抗器体积要小,具有重量轻、占空间小,结构简单、安装方便等特点。

2.耐温等级达到H级(180℃);正常运行时,干式铁芯起动电抗器的铁芯温升不大于85K,线圈温升不大于95K

3.干式铁芯起动电抗器损耗低于油浸电抗器的损耗。

4.干式铁芯起动电抗器的噪声不大于国家标准

启动电抗器|电机专用启动电抗器-QKSC启动电抗器产品执行标准和运行方式:

执行标准:GB/T10229-1988

GB6450-1986

在市场中由于高压启动电抗器用的相对比较多,低压的型号QKSG系列,高压的型号为QKSC

电压一般为6KV ,10KV系统。低压中的型号为QKSG,一般是电压是400V,也有一些660V的电压系统。

6KV启动电抗器常规型号

起动电抗器型号

起动容量
(kvar)

起动电流
(A)

每相电抗(Ω)

电抗外形尺寸
(L×W×H)

QKSG-410/6

395

123

8.667

870×330×700

220

QKSG-460/6

445

139

7.669

870×340×730

250

QKSG-520/6

495

154

6.992

910×345×740

280

QKSG-580/6

555

173

6.162

930×350×760

315

QKSG-660/6

620

194

5.496

940×355×785

355

QKSG-740/6

700

219

4.868

960×360×800

400

QKSG-830/6

785

246

4.333

980×360×820

450

QKSG-920/6

855

267

3.993

1010×385×840

500

QKSG-1040/6

965

301

3.542

1030×385×880

560

QKSG-1160/6

1080

338

3.154

1090×390×905

630

QKSG-1310/6

1215

380

2.805

1105×390×920

710

QKSG-1480/6

1365

427

2.496

1120×410×970

800

QKSG-1660/6

1540

481

2.216

1140×410×1015

900

QKSG-1850/6

1845

499

2.469

1150×420×1060

1000

QKSG-2070/6

2040

552

2.232

1170×430×1095

1120

QKSG-2310/6

2275

615

2.003

1140×440×1120

1250

QKSG-2590/6

2545

688

1.791

1250×445×1145

1400

启动电抗器|220KW电机启动电抗器在启动柜的应用

630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器 630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器





上海昌日电子科技有限公司生产输入电抗器JXL系列,输出电抗器CXL系列,高压电抗器CKSC系列,启动电抗器QKSC系列,产品品种齐全,工艺,质量精益求精。公司本着服务只有起点,没有终点的理念,持续为广大用户提供推荐产品与服务。



以下时启动电抗器的注意事项:

一、电机启动电抗器产品的运输及装卸(吊装或叉装卸)

1、 电抗器至安装地点的运输方法主要为公路或铁路运输;

2、 产品在运输过程中,应注意太天气,应有防雨防雪措施;

3、 电抗器在运输过程中,电抗器倾斜度不大于30°;

4、 起吊电抗时应同时使用夹件上的四个吊环,对有全包装的电抗器应按其起吊标志进行起吊(见下图);

5、 电抗器在起吊时绳与垂线的夹角不得大于30°(见下图),所有钢丝绳与吊钩吊钩应能承受吊运设备整体的重量的要求;

6、 产品装卸时应严格按照国家有关装卸规程,装卸全过程中,应小心轻放、平衡起吊、保证人身和设备的安全;

7、   禁止绑拉线圈、绝缘子、垫块、引线等易损件。





630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器 630KW电机启动电抗器QKSC-1160/6 启动电抗器,电机启动电抗器,QKSC电抗器,6KV启动电抗器,起动电抗器



叉车装卸                                      吊装



二、 启动电抗器/电机启动电抗器贮存

1、 需仓储的产品,验收完毕后应贮存在干燥、防雨无粉尘的地方;

2、 所有产品应包装贮存在库房内并不能堆放,且不应同时储存在活性化学药品和腐蚀性物品;

3、 干式电抗器不应户外放置,需短时间户外放置的应保证包装良好,并垫以木方,垫高不小于100mm



三、 启动电抗器|电机启动电抗器的安装

1、 安装前应认真阅读本说明书,了解产品外形尺寸、重量、安装方法等内容;

2、 户内使用的电抗器必须安装在防滴和防日照的室内。电抗器室的制造必须符合国家使用电规程及建筑规范的规定。电抗器室的保护等级应符合IP23防护等级的要求

3、 电抗器的基础必须能承受电抗器的全部重量,应符合国家建筑规范要求;

4、 电抗器的安装设计必须符合人身安全要求,应确保电抗器在运行时不可能被人所触及。带电体之间及带电体对地之间的最小安全距离应符合国家供用电规程的要求,此外还应保证电缆和高压线之间,温控线、风机线、和高压线圈之间的最小安全距离;海拔高度在1000m及以下的最小安全距离见表1

1

电压等级

KV

设备最高电压

KV

绝缘水平

安全距离

mm

工频试验电压(KV

冲击试验电压(KV

3

3.5

18

40

60

6

6.9

25

60

90

10

11.5

35

75

125

15

17.5

45

95

180

20

23

55

125

225

35

40.5

85

170

340



5、 为了便于安装和维护保养和值班巡视,电抗器和墙壁之间必须留有通道;相邻电抗器之间必须留有大于1m的空隙(外限距离);

6、 电抗器室内应有足够的通风设施,确保电抗器因损耗产生的热量及时扩散出去。冷却空气的要求,散发每千瓦损耗约需空气流量3m3/min,按其损耗总值,确定通风量大;

7、 电抗器应安装在离墙壁600mm以外的地方以保证电抗器周围空气的流动及人身安全要求。进风口和出风口的栅栏或百叶窗不得减少对流的有效截面,进出风口必须有防止异物进入的措施。

8、 一般情况下,电抗器无需用地脚螺栓安装,但有防震要求时,则要求按外形尺寸预埋地脚螺栓安装。

9、 电力线路的连接的所有端子连接前,应熟悉试验报告及铭牌上的连接图,连接要正确。

10、 电缆或母排组成的连接线必须符合电抗器运行规程及电气安装规程的规定,选择合适截面的电缆和母线排。连接线不得在接线端子上产生过高的机械拉力和力矩。当电流大于1000安培时,母线和电抗器端子之间必须有一段软联结,以补偿导体在热胀冷缩时产生的应力;

11、 螺栓联接必须保证足够的接触度压力,可使用蝶型垫圈或弹簧垫圈。在接线之前,所有联结螺栓和接线板必须清洁。所有联结需紧固可靠,在坚固电气联接螺栓时需采用扭矩扳手,使螺栓张力较为均匀,并可避免产生过大张力,扭矩参考值见表2

2螺栓扭矩的参考值

螺栓尺寸

M8

M10

M12

M16

扭矩(N.m

11

26

40

600

扭矩(kgf.m

2

4

7.5

17.5

12、 电抗器下部有一接地螺栓,必须接入保护接地系统。保护接地系统的接地电阻值和接地线的截面必须符合电气安装规程;



四、 启动电抗器|220KW电机启动电抗器投入运行前的检查和试验

1、 投运前需检查电抗器线圈及引线连接,有无损坏或松动;

2、 检查所有的坚固螺丝,保证坚固可靠;

3、 检查电抗器外壳和铁芯是否***性接地;

4、 检查铁芯、线圈上面是否有异物,气道是否有灰尘及异物;

5、 运行前应有压缩空气将电抗器线圈、铁芯及气道刷干净;

6、 投运前的产品试验

6.1铁心绝缘电阻测试:

使电抗器铁芯暂时脱离上夹件(测量结束后恢复原判),用500V兆欧表测量(相对温度≤85%)铁芯-夹件及地≥2MΩ;

6.2测量线圈的绝缘电阻测试(温度10-40℃,相对温度≤85%),用2500V兆欧表测量绕组对地绝缘电阻,应≥1000MΩ;

6.3直流电阻的测量

6.4外施工频耐压的试验,试验电压按出厂试验电压值的85%(见产品合格证明书上之记录),历时1分钟。见GB1094.3中关于重复绝缘试验的规定。

对装有温控器附件的电抗器进行工频耐压试验时,试验前应将温控器的所有接插件拔下,以免感应电压使温近代器遭受损坏,试验完毕,须将电抗器线圈中储存的电荷放电后,再将拔下的插头插回,并检查正确无误。检查温控风冷装置有否安装差错(请参阅温控器和风机安装使用说明书);

五、 启动电抗器|220KW电机启动电抗器维护

1、 对电抗器进行维护时,应遵守安全规程,必须把电抗器与高低压电网断开;

2、 电抗器的维护工作主要是除尘,尤其是除掉气道中间的灰尘污垢,以防阻碍冷却的效果和降低绝缘性能。操作人员可按下列顺序进行维护;

2.1对线圈、引线及温控装置、风机进行全面的外观检查;

2.2可用吸尘器、干燥的压缩空气进行除尘。绝缘子、端子板及其它绝缘零件的表面,应用干布擦净;

2.3按常规测量绝缘电阻,并记录数值;

2.4检查电力线路的联结是否紧固,避免因接头松驰而引起的导体过热而发生事故;

3、检查地脚螺栓、旁拉杆、上下拉杆的紧固情况,发现松驰应及时收紧;

六、 启动电抗器|315KW电机启动安全要求

1、 电抗器试验、安装和维护必须由有资格的专业人员担任,并按电气设备安全操作规程进行操作;

2、 对安装外壳的电抗器应设置遮拦,遮拦和电抗器间距应大于安全距离(见表3),电抗器运行时应悬挂“有电危险”字样警告标示牌,警告标示应符合GB2894-88R的有关规定;

3



电压等级(KV

10KV及以下

20

35

安全距离(m

0.4

0.6

0.6



3、 启动电抗器|220KW电机启动电抗器投入运行后,禁止触摸电抗器实体(包括线圈表面),以防触电事故发生。














易卖工控网供应商上海昌日电子为您提供630KW电机启动电抗器QKSC-1160/6的详细产品价格、产品图片等产品介绍信息,您可以直接联系商家获取630KW电机启动电抗器QKSC-1160/6的具体资料,联系时请说明是在易卖工控网看到的。
