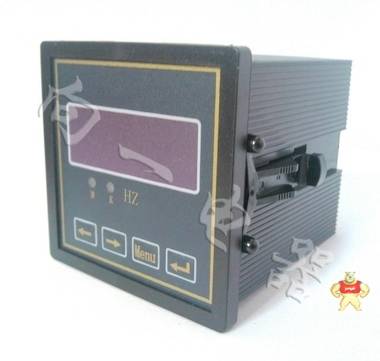

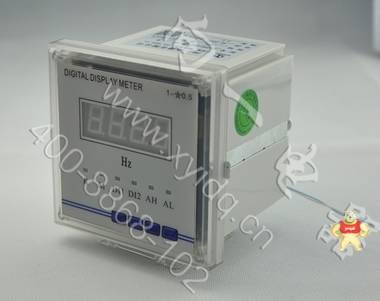

XY194F-9K1 频率表
名称：XY194F-9K1
外型尺寸：96×96mm 开孔尺寸：92×92mm
一、主要性能指标
1.高精度测量单相交流频率
2.单排数码管4位显示，显示范围：30.00-100.0
3.支持RS-485通讯，MODBUS-RTU协议（扩展功能）
4.支持开关量输入、开关量输出（报警输出）、模拟量变送输出（扩展功能）
5.辅助电源：AC220V（默认）、AC/DC 80V-270V（开关电源）、AC380V、AC100V
6.特别申明：如不带任何扩展功能，单单用于测量显示线路频率，此表是没有编程功能，即表盘上的四个按键对表的设置是不起作用的。
二、技术指标
|
| 参数 | ||
| 测量精度 | ±0.02HZ | ||
| 信号输入 | 接线方式 | 单相 | |
| 额定测量频率 | 45～65HZ | ||
| 过负载 | 1.2倍（持续），2倍/1秒（瞬间） | ||
| 功耗 | <1VA/相 | ||
| 阻抗 | >300kΩ | ||
| 辅助电源功耗 | <4VA | ||
| 扩展功能模块 | 通讯接口 | 1路RS-485通讯，Modbus-RTU协议，波特率：1200～9600bps，默认2400bps | |
| 开关量输入 | 支持2路干结点输入 | ||
| 开关量输出 | 支持2路继电器输出，容量：AC 250V/5A,DC 30V5A | ||
| 变送输出（模拟量） | 支持1路模拟量输出：0/4～20mA或0～5/10V | ||
| 环境 | 环境温度 -10℃～+55℃ 存储温度 -25℃～+70℃ 相对湿度 ≦93%,无腐蚀性气体场所 海拔≦2500m | ||
| 安全 | 绝缘电阻>100mΩ 交流耐压 AC 2kV | ||
| 电磁兼容性 | 静电放电 4级 电快速瞬变脉冲群 4级 7.3浪涌(冲击） 4级 | ||
三、仪表接线
四、仪表编程设置
特别申明：如不带任何扩展功能，单单用于测量显示线路频率，此表是没有编程功能，即表盘上的四个按键对表的设置是不起作用的。
1．键盘按键和显示菜单:
S E T ：菜单编辑或数值位的右移(在数字输入状态下)。
：菜单项目的上移或数值递增。
：菜单项目的下移或数值递减。
：回退到上级菜单，在参数设置时回退且保存设置。
在编程状态下，数显界面采用分层结构的菜单方式，单排数字显示：
第1级为第一层菜单信息
第2级为第二层菜单信息
第3级为第三层菜单信息
数显界面菜单的组织结构如下，用户可根据实际情况选择适当的设置参数
