80KVAR电容串联三相共补电抗器cksg-4.8/0.45-6%

易卖工控网（www.ymgk.com）提供”80KVAR电容串联三相共补电抗器cksg-4.8/0.45-6%”，产品详情：品牌/厂家：上海昌日、型号：CKSG-4.8/0.45-6、成色：全新、货期：现货 1天内发货、保修：365天，更多产品详情就上易卖工控网。

一、CKSG-4.8/0.45-6%三相串联电抗器技术参数

二、80KVAR电容串联三相共补电抗器CKSG-4.8/0.456-6作用

接入串联电抗器，电容器 电压升高系数- K=1 d 1如K= 6%   1≈-d =即运行电压升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

三、CKSG-4.8/0.45-6串联电抗器型号说明

四、80KVAR电容串联三相共补电抗器CKSG-4.8/0.456-6性能参数

1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%
3.额定绝缘水平3kV/min。
4.CKSG电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.CKSG电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于倍额定电流下长期运行。
7.电抗值线性度：在倍额定电流下的电抗值与额定电流下的电抗值之比不低于。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级H级（180℃）以上。

五，80KVAR电容串联三相共补电抗器CKSG-4.8/0.456-6结构特点

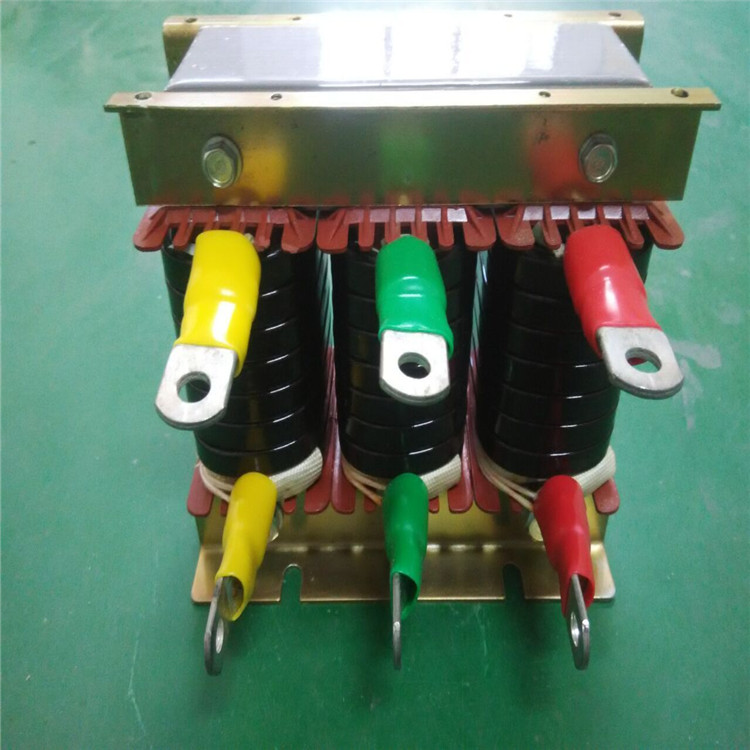

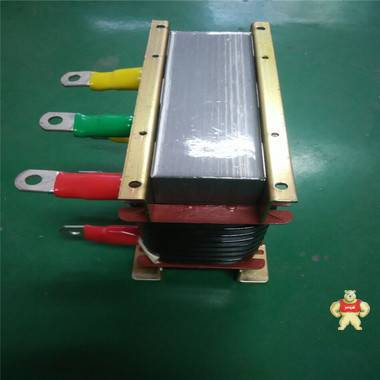

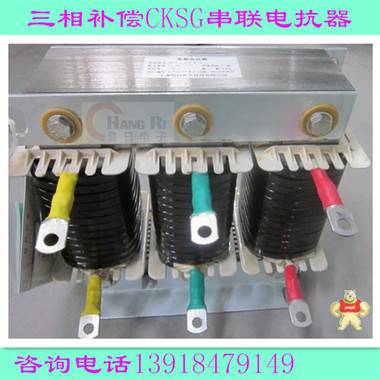

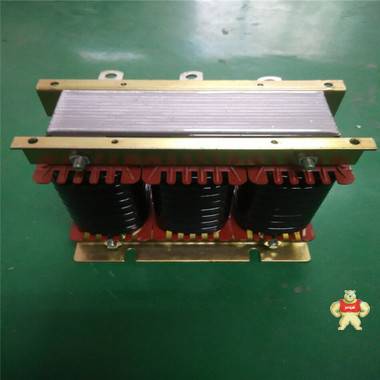

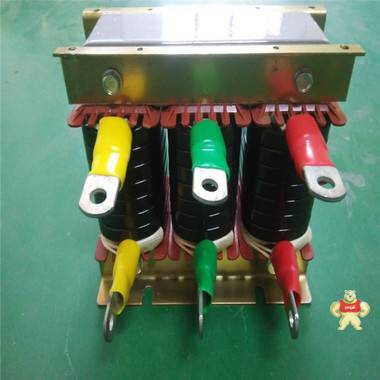

1.该CKSG系列电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用推荐低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有***的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，
使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

六，80KVAR电容串联三相共补电抗器CKSG-4.8/0.456-6使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

陆，串联电抗器接线示意图

七、CKSG电抗器外形尺寸图

CKSG电抗器顶端出线方式

CKSG串联电抗器在现实生活中的应用

上海昌日我公司是专业生产电抗器的厂家，电抗器有 变频器输入电抗器，输出电抗器，直流电抗器。补偿柜CKSG-4.8/0.45-6串联电抗器，电容专用串联电抗器，高压串联电抗器，电抗器系列种类齐全，订做非标电抗器产品。
