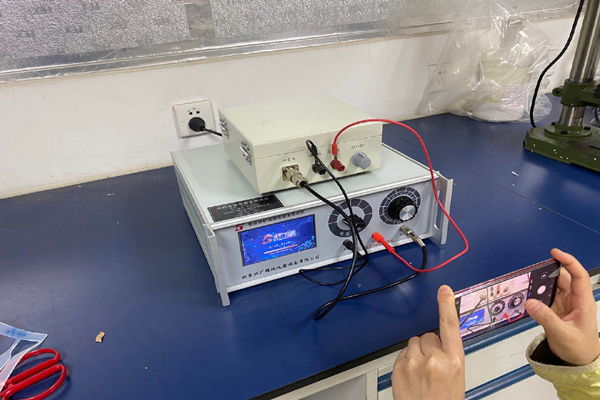

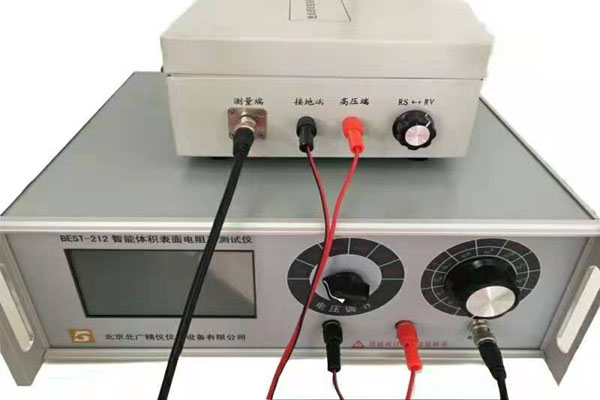

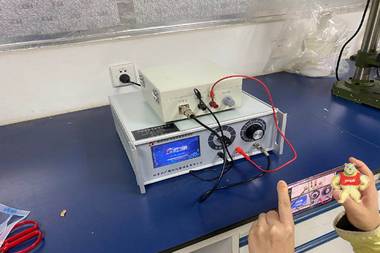

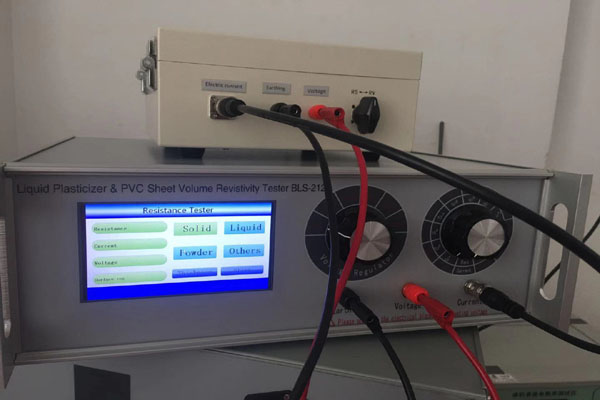

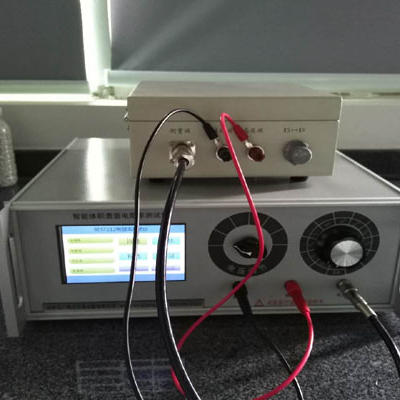

绝缘材料电阻测试仪 体积表面电阻率测试仪 GB1410电阻率测试仪

易卖工控网（www.ymgk.com）提供”绝缘材料电阻测试仪 体积表面电阻率测试仪 GB1410电阻率测试仪”，产品详情：品牌/厂家：北广精仪、型号：BEST、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

符合标准：

　　GB/T 1410-2006《 塑料薄膜电阻率测定仪固体绝缘材料体积电阻率和表面电阻率试验方法》

　　ASTM D257-99 《绝缘材料的直流电阻或电导试验方法》

　　GB/T 2439-2001《硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定》

　　GB/T 10581-2006《绝缘材料在高温下电阻和电阻率的试验方法》

　　GB/T 1692-2008《硫化橡胶绝缘电阻率的测定》

　　GB/T 12703.4-2010《纺织品 静电性能的评定 第４部分：电阻率》

　　GB/T 10064-2006《测定固体绝缘材料绝缘电阻的试验方法》

技术指标

　　序号 项目 参数

　　1 电阻测量范围 0.01×104Ω～1×1018Ω

　　2 电流测量范围为 2×10-4A～1×10-16A

　　3 双表头显示 3.1/2位LED显示

　　4 供电形式 AC 220V，50HZ，功耗约5W

　　5 基本准确度 1% (*注)

　　6 内置测试电压 100V、250、500、1000V

　　7 质量 约2.5KG

　　8 仪器尺寸 285ｍｍ× 245ｍｍ× 120 mm

　　标准配置：

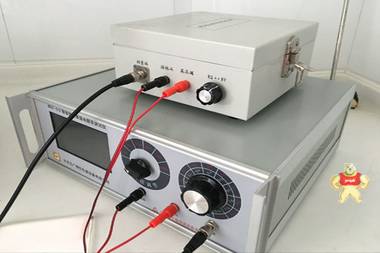

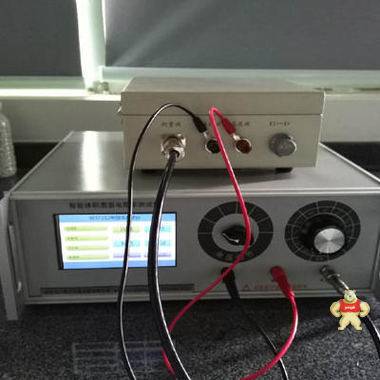

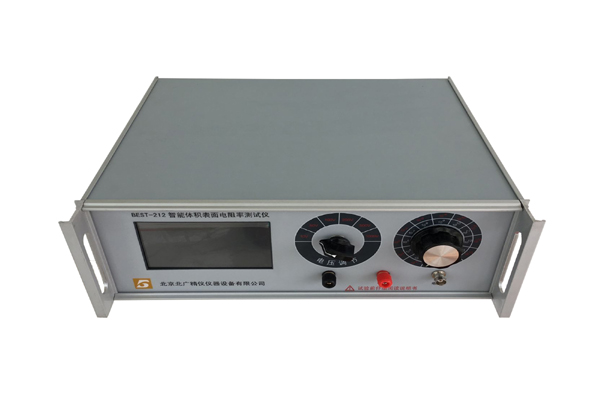

　　1 主机 1 台

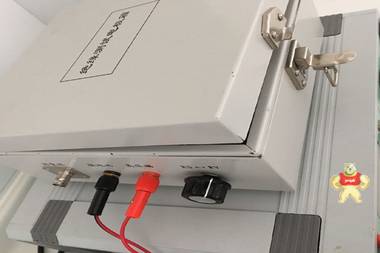

　　2 屏蔽箱 1 台

　　3 电极 1 套

　　4 测试线+电源线 5 条

　　备注：

　　本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率，完全符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试验方法，ASTM D257 绝缘材料的直流电阻或电导试验方法等标准要求。

绝缘电阻测试仪（数字兆欧表）

试样的处理条件取决于被试材料，这些条件应在材料规范中规定。推荐按 GB/T 10580一2003 进行条件处理；由各种盐溶液所产生的相对温度在 IEC 60260 中给出。

014 0.01～19.99 10%+5字

GB/T 22042-2008 服装 防静电性能 表面电阻率试验方法

1014以上 0.01～19.99 10-15%+5字

要求有很稳定的直流电压源。这可用蓄电油或一个整流稳压的电摞来提供。对电源的稳定度要求 是由电压变化导致的电流变化与被测电流相比可忽略不计。

绝缘电阻测试仪（数字兆欧表）

GJB 5104-2004 无线电风帽用防静电涂料及风帽静电性能通用要求

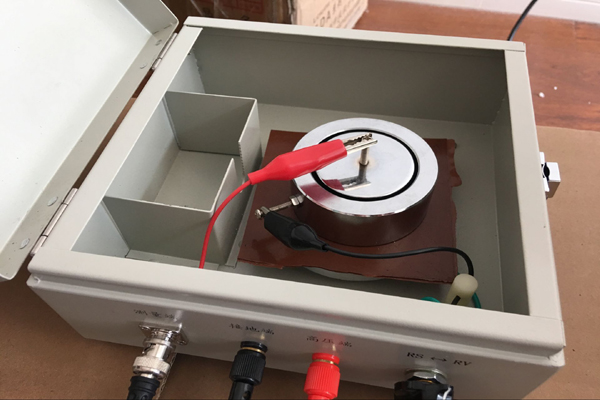

它是由三个的电极组成:

（数字兆欧表）其中的ρ就是电阻率，L为材料的长度， S为面积。可以看出，材料的电阻大小与材料的长度成正比，即在材料和横截面积不变时，长度越长，材料电阻越大：而与材料横截面积成反比，即在材料和长度不变时，横截面积越大，电阻越小。

圆柱体外为一圆环,圆环内径为60mm,外径为80mm, 标准中没有规定高度，但一般是40mm

这不是仪器的问题，而是被测量物体的性能决定的。有的标准规定以测量1分钟时间的读数为准。通常在测量高电阻或微电流时测量准确度因重复性不好，对测量读数只要求2位或3位。另外在测量大电阻时如果屏蔽不好也会因外界的电磁信号对仪器测量结果造成读数不稳。

012 0.01～19.99 5%+5字

由于试样电阻可能与电压有依存关系，因此应在报告中注明试验电压值。工作原理

它是由三个的电极组成:

要求有很稳定的直流电压源。这可用蓄电油或一个整流稳压的电摞来提供。对电源的稳定度要求 是由电压变化导致的电流变化与被测电流相比可忽略不计。

底为一平板, 直径为100mm的圆板. 标准中没有规定厚度，但一般为5mm

GB 50515-2010 导（防）静电地面设计规范

仪器高压输出（红）接圆环电极

一般的材料其导电性不是严格像标准电阻样在一定的电压下有很稳定的电流，有很多材料特别是防静电材料其导电性不符合欧姆定律，所以在测量时其读数不稳。

安全注意事项

使用前务必详阅此说明书，并遵照指示步骤，依次操作。

请勿使用非原厂提供之附件，以免发生危险。

进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以免触电。

为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬空，不与外界物体相碰。

当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接上。 例如：对电缆测缆芯与缆壳的绝缘时，除将被测物两 端分 别接于输入端与高压 端，再将电缆壳 ，芯之间的内层绝缘物接仪器 “G”，以消 除因 表面漏电而 引起的测量误差。也可用加屏蔽盒的方法， 即将被测物置于金属屏蔽盒内，接上测量线。

仪器具有测量精度高、灵敏度高、稳定性好、智能化程度高、结构紧凑、使用简便等特点。

仪器适用于工矿企业，科研院所对于防静电产品如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。也可用于微弱电流测量如光电效应和器件暗电流测量。

电阻率

电阻率是用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的在常温下（20℃时）导线的电阻，叫做这种材料的电阻率。电阻率的单位是欧姆·米(Ω·m或ohmm)，常用单位是欧姆·毫米和欧姆·米。

应用

电阻率较低的物质被称为导体，常见导体主要为金属，而自然界中导电性的是银，其次为半导体，、硅锗。当存在外电场时，金属的自由电子在运动中不断和晶格节点上做热振子的正离子相碰撞，使电子运动受到阻碍，因而就具有了一定的电阻。其他不易导电的物质如玻璃、橡胶等，电阻率较高，一般称为绝缘体。介于导体和绝缘体之间的物质(如硅) 则称半导体。电阻率的科学符号为 ρ(Rho)。 已知物体的电阻，可由电阻率ρ、长度 l 与截面面积A 计算：ρ=RA/I，在该式中， 电阻R 单位为欧姆，长度 l 单位为米，截面面积 A 单位为平方米，电阻率 ρ单位为欧姆·米

计算公式

电阻率的计算公式为：ρ=RS/L

ρ为电阻率——常用单位Ω·m

S为横截面积——常用单位㎡

R为电阻值——常用单位Ω

L为导线的长度——常用单位m

-----------------------------------------

电阻率的另一计算公式为：ρ=E/J

ρ为电阻率——常用单位Ω·mm2/m[1]

E为电场强度——常用单位N/C

J为电流密度——常用单位A/㎡

（E，J 可以为矢量）

说明

1．电阻率ρ不仅和导体的材料有关，还和导体的温度有关。在温度变化不大的范围内：几乎所有金属的电阻率随温度作线性变化，即ρ=ρo(1+at)。式中t是摄氏温度，ρo是O℃时的电阻率，a是电阻率温度系数。

2．由于电阻率随温度改变而改变，所以对于某些电器的电阻，必须说明它们所处的物理状态。如一个220 V -100 W电灯灯丝的电阻，通电时是484欧姆，未通电时只有40欧姆左右。

3．电阻率和电阻是两个不同的概念。电阻率是反映物质对电流阻碍作用的属性，电阻是反映物体对电流阻碍作用的属性。

态下（由表可知）导电性能好的依次是银、铜、铝，这三种材料是常用的，常被用来作为导线等，其中铜用的为广，几乎现在的导线都是铜的（精密仪器，特殊场合除外）铝线由于化学性质不稳定容易氧化已被淘汰。由于铝密度小，取材广泛，且价格比铜便宜，目前被广泛用于电力系统中传输电力的架空输电线路。为解决铝材刚性不足缺陷，一般采用钢芯铝绞线，即铝绞线内部包有一根钢线，以提高强度。银导电性能好，但由于成本高很少被采用，只有在高要求场合才被使用，如精密仪器、高频震荡器、航天等。顺便说下金，在某些场合仪器上触点也有用金的，那是因为金的化学性质稳定故采用，并不是因为其电阻率小所致
