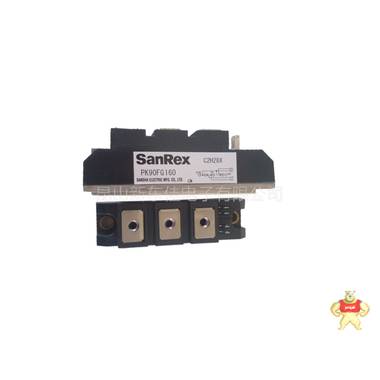

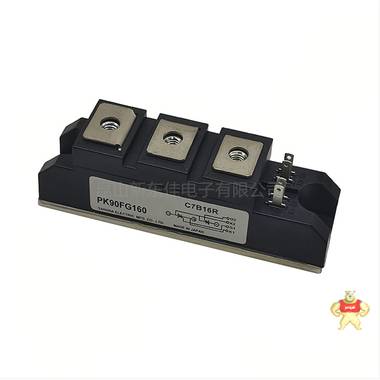

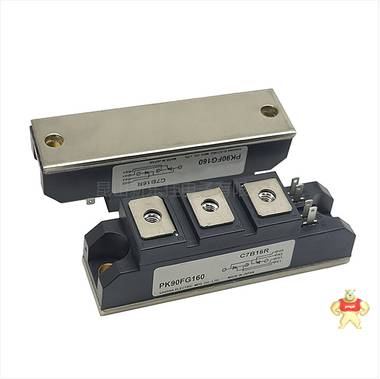

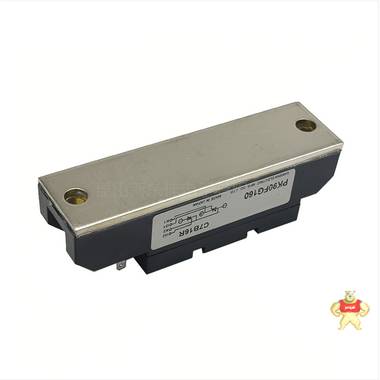

供应日本SanRex可控硅 PK110F160 PK130F160

易卖工控网（www.ymgk.com）提供”供应日本SanRex可控硅 PK110F160 PK130F160”，产品详情：品牌/厂家：三社、型号：PK130F160、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

供应日本SanRex可控硅 PK110F160 PK130F160
于转换电流变化率

当负载电流增大，电源频率的增高或电源为非正弦波时，会使转换电流变化率变高，这种情况易在感性负载的情况下发生，很容易导致器件的损坏。此时可以在负载回路中串联一只几毫亨的空气电感。
公司长期备有现货，产品系列齐全，技术力量雄厚，售后服务到位，供应稳定，在国内外机电行业中建立了良好的信誉：产品广泛应用于开关电源、工控设备、变频器、马达传达、电焊机、电梯、空调、风力发电、不间断电源、点动力机车等各方领域。

测量方法
鉴别可控硅三个极的方法很简单，根据P-N结的原理，只要用万用表测量一下三个极之间的电阻值就可以。
阳极与阴极之间的正向和反向电阻在几百千欧以上，阳极和控制极之间的正向和反向电阻在几百千欧以上（它们之间有两个P-N结，而且方向相反，因此阳极和控制极正反向都不通） 。
控制极与阴极之间是一个P-N结，因此它的正向电阻大约在几欧-几百欧的范围，反向电阻比正向电阻要大。可是控制极二极管特性是不太理想的，反向不是完全呈阻断状态的，可以有比较大的电流通过，因此，有时测得控制极反向电阻比较小，并不能说明控制极特性不好。另外，在测量控制极正反向电阻时，万用表应放在R*10或R*1挡，防止电压过高控制极反向击穿。
若测得元件阴阳极正反向已短路，或阳极与控制极短路，或控制极与阴极反向短路，或控制极与阴极断路，说明元件已损坏。
可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件。实际上，可控硅的功用不仅是整流，它还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电，等等。可控硅和其它半导体器件一样，其有体积小、效率高、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。
1、日本三社SanRex:可控硅模块;二极管模块;三相整流桥模块。
2、德国西门]康SEMIKRON: IGBT模块;可控硅模块;二极管模块;三相整流桥模块;平板型可控硅;螺栓型可控硅;螺栓型二极管。
3、德国英飞凌Infineon: IGBT模块; PIM模块;可控硅模块。
4、德国艾赛斯IXYS:快速恢复二极管模块;可控硅模块。
5、日本三菱MITSUBISHI: IGBT模块; IPM模块; PIM模块。
6、日本富士FUJI: IGBT模块; IPM模块;三相整流桥模块。
7、美国威士VISHAY:螺栓二极管;螺栓可控硅。
8、日本东芝TOSHIBA: IGBT模块;整流桥模块; GTO门极关断可控硅。
9、IGBT无感吸收电容:美国CDE;加拿大EACO:德国EPCOS。
10、英国西码WESTCODE:平板型可控硅;平板型二极管;螺栓型可控硅、螺栓型二极管。
11、意大利POSEICO:平板型可控硅;平板型二极管。
12、英国达尼克斯DYNEX:平板型可控硅;平板型二极管、GTO ]极可关断可控硅
13、瑞士ABB:平板型可控硅;平板型二极管、GTO门极可关断可控硅。
14、快速熔断器:美国BUSSMANN。

可控硅从外形主要有螺旋式、平板式和平底式三种，螺旋式的应用较多。可控硅有三个电极---阳极（A）阴极（C）和控制极（G）。它有管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结。可控硅和只有一个PN结的硅整流二极度管在结构上迥然不同。可控硅的四层结构和控制极的引用，为其发挥“以小控大”的优异控制特性奠定了基础。在应用可控硅时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。
1、日本三社SanRex:可控硅模块;二极管模块;三相整流桥模块。
2、德国西门]康SEMIKRON: IGBT模块;可控硅模块;二极管模块;三相整流桥模块;平板型可控硅;螺栓型可控硅;螺栓型二极管。
3、德国英飞凌Infineon: IGBT模块; PIM模块;可控硅模块。
4、德国艾赛斯IXYS:快速恢复二极管模块;可控硅模块。
5、日本三菱MITSUBISHI: IGBT模块; IPM模块; PIM模块。
6、日本富士FUJI: IGBT模块; IPM模块;三相整流桥模块。
7、美国威士VISHAY:螺栓二极管;螺栓可控硅。
8、日本东芝TOSHIBA: IGBT模块;整流桥模块; GTO门极关断可控硅。
9、IGBT无感吸收电容:美国CDE;加拿大EACO:德国EPCOS。
10、英国西码WESTCODE:平板型可控硅;平板型二极管;螺栓型可控硅、螺栓型二极管。
11、意大利POSEICO:平板型可控硅;平板型二极管。
12、英国达尼克斯DYNEX:平板型可控硅;平板型二极管、GTO ]极可关断可控硅
13、瑞士ABB:平板型可控硅;平板型二极管、GTO门极可关断可控硅。
14、快速熔断器:美国BUSSMANN。

电压测方法
可控硅为什么其有“以小控大”的可控性呢？下面我们用图表-27来简单分析可控硅的工作原理。
首先，可以把从阴极向上数的、二、三层看面是一只NPN型号晶体管，而二、三四层组成另一只PNP型晶体管。其中第二、第三层为两管交迭共用。当在阳极和阴极之间加上一个正向电压Ea，又在控制极G和阴极C之间（相当BG1的基一射间）输入一个正的触发信号，BG1将产生基极电流Ib1，经放大，BG1将有一个放大了β1倍的集电极电流IC1。因为BG1集电极与BG2基极相连，IC1又是BG2的基极电流Ib2。BG2又把比Ib2（Ib1）放大了β2的集电极电流IC2送回BG1的基极放大。如此循环放大，直到BG1、BG2完全导通。实际这一过程是“一触即发”的过程，对可控硅来说，触发信号加入控制极，可控硅立即导通。导通的时间主要决定于可控硅的性能。
可控硅一经触发导通后，由于循环反馈的原因，流入BG1基极的电流已不只是初始的Ib1，而是经过BG1、BG2放大后的电流（β1β2Ib1）这一电流远大于Ib1，足以保持BG1的持续导通。此时触发信号即使消失，可控硅仍保持导通状态只有断开电源Ea或降低Ea，使BG1、BG2中的集电极电流小于维持导通的小值时，可控硅方可关断。当然，如果Ea极性反接，BG1、BG2由于受到反向电压作用将处于截止状态。这时，即使输入触发信号，可控硅也不能工作。反过来，Ea接成正向，而触动发信号是负的，可控硅也不能导通。另外，如果不加触发信号，而正向阳极电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。
可控硅这种通过触发信号（小的触发电流）来控制导通（可控硅中通过大电流）的可控特性，正是它区别于普通硅整流二极管的重要特征。
普通可控硅的三个电极可以用万用表欧姆挡R×100挡位来测。大家知道，晶闸管G、K之间是一个PN结（a），相当于一个二极管，G为正极、K为负极，所以，按照测试二极管的方法，找出三个极中的两个极，测它的正、反向电阻，电阻小时，万用表黑表笔接的是控制极G，可以用刚才演示用的示教板电路。接通电源开关S，按一下按钮开关SB，灯泡发光就是好的，不发光就是坏的。
公司长期备有现货，产品系列齐全，技术力量雄厚，售后服务到位，供应稳定，在国内外机电行业中建立了良好的信誉：产品广泛应用于开关电源、工控设备、变频器、马达传达、电焊机、电梯、空调、风力发电、不间断电源、点动力机车等各方领域。
1、日本三社SanRex:可控硅模块;二极管模块;三相整流桥模块。
2、德国西门]康SEMIKRON: IGBT模块;可控硅模块;二极管模块;三相整流桥模块;平板型可控硅;螺栓型可控硅;螺栓型二极管。
3、德国英飞凌Infineon: IGBT模块; PIM模块;可控硅模块。
4、德国艾赛斯IXYS:快速恢复二极管模块;可控硅模块。
5、日本三菱MITSUBISHI: IGBT模块; IPM模块; PIM模块。
6、日本富士FUJI: IGBT模块; IPM模块;三相整流桥模块。
7、美国威士VISHAY:螺栓二极管;螺栓可控硅。
8、日本东芝TOSHIBA: IGBT模块;整流桥模块; GTO门极关断可控硅。
9、IGBT无感吸收电容:美国CDE;加拿大EACO:德国EPCOS。
10、英国西码WESTCODE:平板型可控硅;平板型二极管;螺栓型可控硅、螺栓型二极管。
11、意大利POSEICO:平板型可控硅;平板型二极管。
12、英国达尼克斯DYNEX:平板型可控硅;平板型二极管、GTO ]极可关断可控硅
13、瑞士ABB:平板型可控硅;平板型二极管、GTO门极可关断可控硅。
14、快速熔断器:美国BUSSMANN。
