技术参数
功能:
Unearthed AC systems
Unearthed DC systems
Unearthed mixed AC / DC systems
Up to 400 V AC
Up to 600 V DC
测量范围:1 ... 200 kΩ
额定控制供电电压 (U
s):24 ... 240 V AC/DC
额定频率 (f):Measuring Circuit 15 ... 400 Hz
输出:2 x 1 c/o or 1 x 2 c/o contacts, configurable
端子类型:Screwless Terminals
额定工作电流 AC-12 (I
e):(230 V) 4 A
额定工作电流 AC-15 (I
e):(230 V) 3 A
额定工作电流 DC-12 (I
e):(24 V) 4 A
额定工作电流 DC-13 (I
e):(24 V) 2 A
***切换容量:24 V
10 mA
额定冲击耐受电压 (U
imp):
Measuring Circuit / Output Circuit 6 kV
Output Circuit 1 / Output Circuit 2 4 kV
Supply Circuit / Measuring Circuit 6 kV
Supply Circuit / Output Circuit 6 kV
额定绝缘电压 (U
i):
Measuring Circuit / Output Circuit 600 V
Output Circuit 1 / Output Circuit 2 300 V
Supply Circuit / Measuring Circuit 600 V
Supply Circuit / Output Circuit 300 V
防护等级:
Housing IP50
Terminals IP20
过电压类别:III
污染等级:3
短路保护设备:
Output Circuit NC - F Type Fuses 6 A
Output Circuit NO - F Type Fuses 10 A
系统泄漏电容 (C
E):20 µF
电气寿命:AC-12 100000 cycle
机械寿命:30000000 cycle
连接容量:
Flexible with Ferrule 2x 0.5 ... 1.5 mm²
Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm²
Flexible 2x 0.5 ... 1.5 mm²
Rigid 2x 0.5 ... 1.5 mm²
剥线长度:8 mm
推荐的螺丝刀:0.8 x 4
安装位置:1 ... 6
安装到DIN导轨上:
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
标准:
CAN/CSA C22.2 No.14
IEC/EN 63000
IEC/EN 61326-2-4
IEC/EN 61557-1
IEC/EN 61557-8
UL 508
尺寸
产品净宽:45 mm
产品净高:85.6 mm
产品净深:104.8 mm
产品净重:0.217 kg

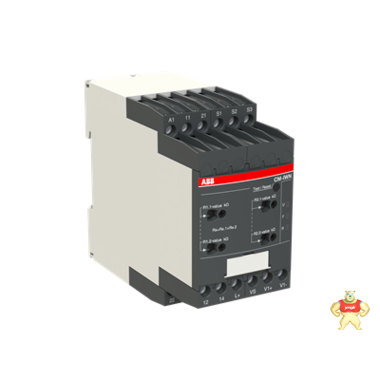

易卖工控网供应商武汉威信控制技术有限公司为您提供继电器CM-IWN.1P的详细产品价格、产品图片等产品介绍信息,您可以直接联系商家获取继电器CM-IWN.1P的具体资料,联系时请说明是在易卖工控网看到的。
