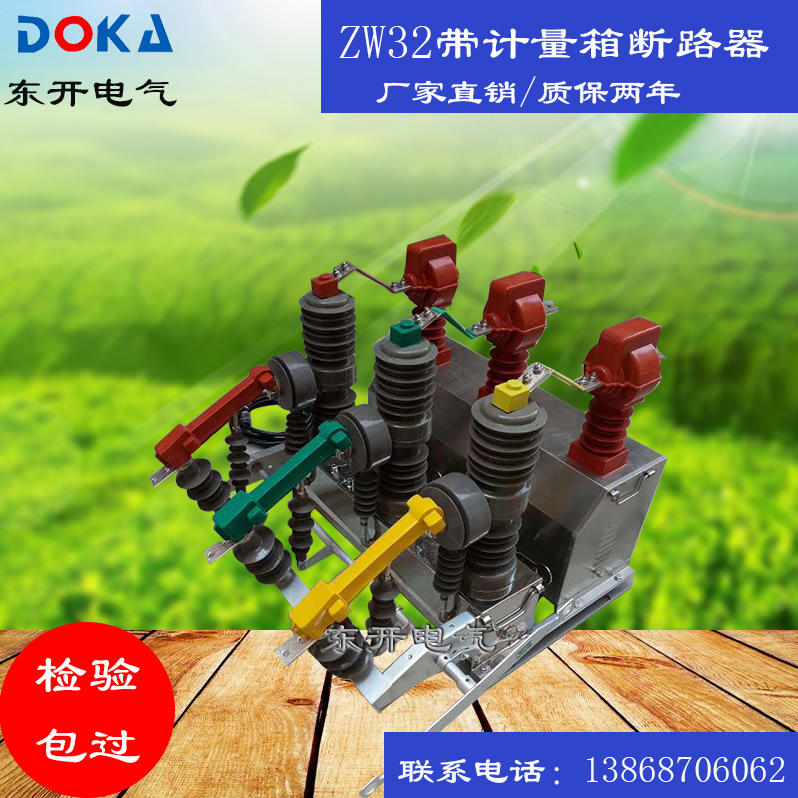

东开电气10KV预付费高压真空断路器ZW32-12带计量真空开关

产品详细介绍：

10KV预付费高压真空断路器ZW32-12带计量真空开关性能概述

本型预付费组合互感器由整体浇注干式高压计量箱及ZW32F型智能分界开关组合而成，适用于额定频率50HZ，额定电压10KV及以下户外电力系统中作电能计量用，可为用户提供0.2S级各种变化及双变化的产品。互感器采用全封闭环氧树脂真空浇筑，因此杜绝老化问题。分界开关部分采用真空开关并带有零序、保护电流互感器，与智能控制器实现零序、过流、速断保护，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。此产品具备了FTU功能实现开关遥控分合闸;也具有GPRS远程操控功能(详细内容见下“智能控制器说明”)。本型预付费组合互感器通过预付费控制终端实现用电户预交电费、欠费前提醒、欠费后掉闸并***报警等预付费高压计量箱基本功能，此产品在结构上安装方便，外观美观。

10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是***的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。该类型的户外用户分界真空断路器，是解决上述波及事故的理想设备，该设备出线侧内置零序电流互感器，与分界控制器配合使用。安装于10kV架空配电线路的T接处或用户端，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。适合用于变电站，工矿企业，农村电网配电系统作保护和控制及频繁操作场所之用。

干式整体浇注组合互感器是本厂根据电力供应安全稳定运行而研制的监测及计量用的产品，其结构特点为：采用具有耐电弧、耐紫外线、耐老化的瑞士产户外环氧树脂真空整体浇注而成，外形采用防雨伞裙，表面爬电距离大，憎水性强，抗震能力强。支柱与电流互感器溶为一体，从而减少了体积及重量。保证了高压引线的可靠性，明了性。防窃电能力提高，取代了传统箱体瓷瓶式结构，减少了内部高压部件，增强了互感器的绝缘性能。

10KV预付费高压真空断路器ZW32-12带计量真空开关引用标准

GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》

GB311.2-2002《高压输变电设备的绝缘配合使用导则》

GB/T 4109-2008《交流电压高于1000V的绝缘套管》

GB2706《交流高压电器动、热稳定试验方法》

GB3309-1989《高压开关设备在常温下的机械试验》

GB1208-2006《电流互感器》

GB/T17626-4-1998《电磁兼容试验和测量技术，电快速瞬变脉冲群抗扰度试验》

1.2 使用的环境条件

a . 海拔高度不超过3000米; 污秽等级：Ⅳ级。

b .周围空气温度：-40°C~+40°C;日温差：日变化25°C。

c . 风速不大于35m/s;***强度不超过8级。

d .无***、***炸***、化学腐蚀的场所。
